उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| हाई लाइट: | ऑटो रीसेट थर्मल फ्यूज KSD301 थर्मोस्टेट,KSD301 थर्मोस्टेट,ऑटो रीसेट KSD301 थर्मोस्टेट |
||

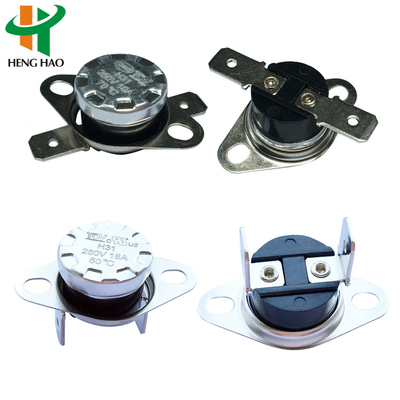

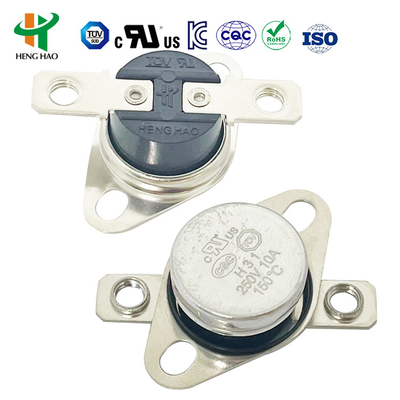

KSD301 तापमान बंद स्विच पर नियंत्रित,KSD301 ऑटोमोबाइल शीतलन प्रशंसक के लिए थर्मोस्टेट
KSD301 थर्मोस्टैट / द्विधातु थर्मल प्रोटेक्टर / KSD301 तापमान प्रोटेक्टर
1. KSD301(H31) तापमान रक्षक √ सिद्धांत और संरचना
केएसडी श्रृंखला थर्मोस्टेट का मुख्य सिद्धांत यह है कि द्विधातु डिस्क का एक कार्य सेंसर तापमान के परिवर्तन के तहत स्नैप एक्शन है।डिस्क की स्नैप कार्रवाई के अंदर संरचना के माध्यम से संपर्क की कार्रवाई धक्का कर सकते हैंमुख्य विशेषताएं हैं काम कर रहे तापमान की निर्धारण, विश्वसनीय स्नैप कार्रवाई,कम फ्लैशओवर और अधिक कामकाजी जीवन और कम रेडियो हस्तक्षेप.
2. KSD301 (H31) थर्मोस्टैट की विशिष्टता
2.1विद्युत रेटिंगः एसी 125 वी अधिकतम 15 ए; एसी 250 वी 5 ए 10 ए 15 ए अधिकतम 16 ए
2.2कार्य तापमान: -10~300 डिग्री
2.3पुनर्प्राप्ति और कार्य तापमान अंतरः 10 से 25 डिग्री, या ग्राहक के अनुरोध के अनुसार।
2.4. तापमान विचलनः +-3 / +-5 / +-10 डिग्री या ग्राहक के अनुरोध के अनुसार
2.5सर्किट प्रतिरोधः ≤50mΩ (प्रारंभिक मूल्य)
2.6. इन्सुलेशन प्रतिरोधः ≥100mΩ (DC500V सामान्य स्थिति)
2.7विद्युतरोधक शक्तिः AC50Hz 1500V/मिनट, कोई ब्रेकडाउन अंधा (सामान्य स्थिति)
जीवन चक्रः ≥100000
2.8सामान्यतः बंद या खुला
2.9दो प्रकार के माउंटिंग ब्रैकेटः चलती या अचल
2.10टर्मिनल
a. टर्मिनल प्रकारः 4.8*0.5 मिमी और 4.8*0.8 मिमी की 187 श्रृंखला, 6.3*0.8 मिमी की 250 श्रृंखला
b. टर्मिनल कोणः झुकने का कोणः 0 ~ 90 °C वैकल्पिक
2.11शरीर के दो प्रकार होते हैंः प्लास्टिक या सिरेमिक।
2.12दो प्रकार के तापमान सेंसर चेहरेः एल्यूमीनियम टोपी या तांबा सिर।
3. ऑटो रीसेट प्रकार और मैनुअल रीसेट प्रकार का अंतर
3.1. मैनुअल रीसेट प्रकारः तापमान सेंसर घटकों में द्विधातु पट्टी होती है। जब तापमान कार्रवाई तापमान सीमा तक पहुंच जाता है, तो यह तेजी से कूद जाएगा और चलती डिस्क डिस्क से अलग हो जाएगी।जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, संपर्क बिंदु रीसेट करने के लिए नहीं कर सकते जब तक रीसेट बटन दबाकर सर्किट को फिर से कनेक्ट. और फिर संपर्क बिंदुओं बहाल,सर्किट को जोड़ने या डिस्कनेक्ट करने और मैनुअल रीसेट द्वारा सर्किट को फिर से शुरू करने के उद्देश्य तक पहुँचने के लिए. (कृपया याद दिलाएंः 1. इस प्रकार के मैनुअल रीसेट थर्मोस्टैट रीसेट बटन दबाकर स्नैप एक्शन के बाद तापमान में 20 °C की गिरावट आने पर रीसेट कर सकते हैं। और 4 ~ 6 एन की सलाह दी जाएगी;कृपया बहुत अधिक बल का उपयोग न करें2. सामान्य कार्य सुनिश्चित करने के लिए, रीसेट बटन और बंद कवर के बीच की दूरी 20.4 मिमी से कम नहीं होनी चाहिए।
3.2. मैनुअल रीसेट प्रकारः तापमान सेंसर घटकों में द्विधातु पट्टी होती है। जब तापमान कार्रवाई तापमान सीमा तक पहुंच जाता है, तो यह तेजी से कूद जाएगा और चलती डिस्क डिस्क से अलग हो जाएगी।जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, संपर्क बिंदु ऑटो रीसेट कर सकते हैं और काम करना शुरू कर सकते हैं।
4. KSD301 (H31) द्विधातु थर्मोस्टैट अनुप्रयोग
इसका उपयोग घरेलू विद्युत उपकरणों के लिए तापमान नियंत्रण के रूप में किया जाता है और व्यापक रूप से कॉफी के बर्तनों, स्वचालित टोस्टर्स, लैमिनेटर, विद्युत पानी के बर्तन, भाप बंदूकें, भाप लोहे, पवन हीटर में लागू होता है,माइक्रोवेव ओवनपानी के डिस्पेंसर आदि।
खुला तापमान और रीसेट तापमान
1. ग्राहक के अनुरोध के अनुसार खुला तापमान और रीसेट तापमान सेट करने के लिए।
2. स्वचालित रीसेट प्रकार के लिए मानक खुला तापमान और रीसेट तापमान ्स शीट नीचे के रूप में
| ओपन टेम्प. | तापमान रीसेट करें. | ओपन टेम्प. | तापमान रीसेट करें. | ओपन टेम्प. | तापमान रीसेट करें. |
| -20°C+-5°C | 5°C+-5°C | 95°C+-5°C | 80°C+-5°C | 205°C+-5°C | 175°C+-10°C |
| -15°C+-5°C | 5°C+-5°C | 100°C+-5°C | 80°C+-10°C | 210°C+-5°C | 180°C+-10°C |
| -10°C+-5°C | 5°C+-5°C | 105°C+-5°C | 85°C+-10°C | 215°C+-5°C | 185°C+-10°C |
| 0°C+-5°C | -10°C+-5°C | 110°C+-5°C | 90°C+-10°C | 220°C+-5°C | 190°C+-10°C |
| 5°C+-5°C | -5°C+-5°C | 115°C+-5°C | 95°C+-10°C | 225°C+-5°C | 195°C+-10°C |
| 10°C+-5°C | 0°C+-5°C | 120°C+-5°C | 100°C+-10°C | 230°C+-5°C | 200°C+-10°C |
| 15°C+-5°C | 5°C+-5°C | 125°C+-5°C | 105°C+-10°C | 235°C+-5°C | 205°C+-10°C |
| 20°C+-5°C | 5°C+-5°C | 130°C+-5°C | 110°C+-10°C | 240°C+-5°C | 210°C+-10°C |
| 25°C+-5°C | 10°C+-5°C | 135°C+-5°C | 115°C+-10°C | 245°C+-5°C | 215°C+-10°C |
| 30°C+-5°C | 15°C+-5°C | 140°C+-5°C | 120°C+-10°C | 250°C+-5°C | 220°C+-10°C |
| 35°C+-5°C | 20°C+-5°C | 145°C+-5°C | 125°C+-10°C | 255°C+-5°C | 225°C+-10°C |
| 40°C+-5°C | 25°C+-5°C | 150°C+-5°C | 130°C+-10°C | 260°C+-5°C | 230°C+-10°C |
| 45°C+-5°C | 30°C+-5°C | 155°C+-5°C | 130°C+-10°C | 265°C+-5°C | 235°C+-10°C |
| 50°C+-5°C | 35°C+-5°C | 160°C+-5°C | 135°C+-10°C | 270°C+-5°C | 240°C+-10°C |
| 55°C+-5°C | 40°C+-5°C | 165°C+-5°C | 140°C+-10°C | 275°C+-5°C | 245°C+-10°C |
| 60°C+-5°C | 45°C+-5°C | 170°C+-5°C | 145°C+-10°C | 280°C+-5°C | 250°C+-10°C |
| 65°C+-5°C | 50°C+-5°C | 175°C+-5°C | 150°C+-10°C | 285°C+-5°C | 255°C+-10°C |
| 70°C+-5°C | 55°C+-5°C | 180°C+-5°C | 155°C+-10°C | 290°C+-5°C | 260°C+-10°C |
| 75°C+-5°C | 60°C+-5°C | 185°C+-5°C | 155°C+-10°C | 295°C+-5°C | 265°C+-10°C |
| 80°C+-5°C | 65°C+-5°C | 190°C+-5°C | 160°C+-10°C | 300°C+-5°C | 270°C+-10°C |
| 85°C+-5°C | 70°C+-5°C | 195°C+-5°C | 165°C+-10°C | ||
| 90°C+-5°C | 75°C+-5°C | 200°C+-5°C | 170°C+-10°C |
उत्पाद UL,CQC,VDE और RoHS प्रमाणन अनुमोदन।
