उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान सीमा: | 0-250℃ | ||
| प्रमुखता देना: | 17AM029A5 थर्मल स्विच,17AM031A5 ऑटो रीसेट थर्मल फ्यूज,17AM033A5 थर्मल कट ऑफ स्विच |
||

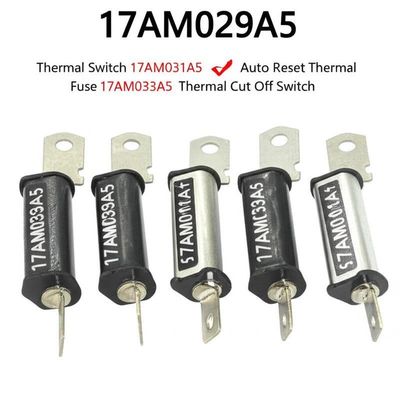

17AM029A5 थर्मल स्विच 17AM031A5 ऑटो रीसेट थर्मल फ्यूज 17AM033A5 थर्मल कट ऑफ स्विच
17AMएक कॉम्पैक्ट डिजाइन के साथ एक अति-वर्तमान थर्मल प्रोटेक्टर है, त्वरित और सटीक कार्रवाई, हम ग्राहकों की आवश्यकताओं के अनुसार विभिन्न प्रकार के लीड को रिविट कर सकते हैं।
2. 17AM थर्मल प्रोटेक्टर
2.1विद्युत रेटिंग और करंटः AC-125V 15A; AC-250V 10A, DC-16V 20A
2.2संपर्क जीवन चक्रः एसी-125 वी 15 ए, एसी-250 वी 10 ए 10,000 से अधिक चक्र; एसी-125 वी 5 ए 100,000 से अधिक चक्र
2.3परिचालन तापमान सीमाः 50-180°C
2.4तापमान सहिष्णुताः ±2°C±3°C±5°C
2.5. तापमान रीसेट करें: 10 ~ 45 डिग्री में बंद तापमान में गिरावट।
2.6कार्य समयः 10000 से अधिक बार
2.7. कोड प्रणाली
17AM XXX ए / बी 5 A, B, C, D...........Z
(17AMH): उत्पाद श्रृंखलाओं की संख्या
(XXX): °C में ट्रिप ऑफ तापमान कोड
(A / B): A: एक ही दिशा में टर्मिनल / B: विपरीत दिशा में टर्मिनल
(5): OFF तापमान सहिष्णुता कोड
(A, B, C, D...........Z): विभिन्न प्रकार के कनेक्टिंग वायर
2.8°C में ट्रिप ऑफ तापमान कोड
| °C | कोड | °C | कोड | °C | कोड | °C | कोड |
| 55°C | 018 | 90°C | 025 | 125°C | 032 | 160°C | 039 |
| 60°C | 019 | 95°C | 026 | 130°C | 033 | 165°C | 040 |
| 65°C | 020 | 100°C | 027 | 135°C | 034 | 170°C | 041 |
| 70°C | 021 | 105°C | 028 | 140°C | 035 | 175°C | 042 |
| 75°C | 022 | 110°C | 029 | 145°C | 036 | 180°C | 043 |
| 80°C | 023 | 115°C | 030 | 150°C | 037 | ||
| 85°C | 024 | 120°C | 031 | 155°C | 038 |

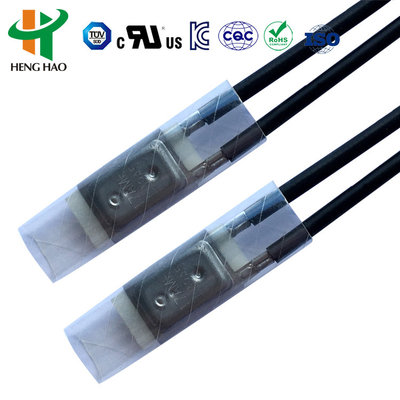

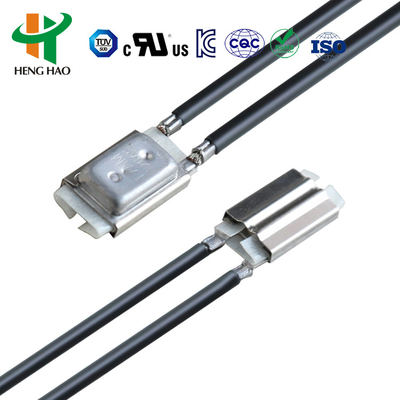

2.9उत्पाद चित्र
3.17AM तापमान रक्षकआवेदन
17AM ताप रक्षकसभी प्रकार केमोटर, फ्लोरोसेंट लैंप, ट्रांसफार्मर, लैमिनेटर, लैंप और प्रकाश व्यवस्था के लिए टिप्पणीकर्ता,ट्रांसफार्मर,कवर सीलिंग मशीन और विभिन्न प्रकार केघरेलू उपकरण
4.17AM थर्मोस्टैटए/°सी और ए/टी ग्राफ:
उत्पाद UL,CQC,VDE और RoHS प्रमाणन अनुमोदन।
थर्मोस्टेट,थर्मल प्रोटेक्टर आपूर्तिकर्ता,ताप रक्षक,थर्मोस्टेट आपूर्तिकर्ता
थर्मोस्टेट निर्माता
17AMH थर्मल प्रोटेक्टर / 17AMH थर्मोस्टैट
17AMH थर्मोस्टैट का सिद्धांत और संरचना
17एएमएच कॉम्पैक्ट डिजाइन के साथ एक अति-वर्तमान थर्मल प्रोटेक्टर है, त्वरित और सटीक कार्रवाई, हम ग्राहकों की आवश्यकताओं के अनुसार विभिन्न प्रकार के लीड को निविट कर सकते हैं।
17AMH+ पीटीसी थर्मल सुरक्षा, में 17AMH थर्मल संरक्षण के आधार पर पीटीसी हीटिंग तत्व के अंदर स्थापित है, के कारण विद्युत काम सामान्य नहीं है, आसपास के तापमान का कारण बनता है,जब गर्मी तक पहुँचता है तापमान रक्षक डिस्कनेक्ट, bimetallic पट्टी तेजी से कूद कार्रवाई, दो संपर्क बंद कर, सर्किट को काटने के लिए करते हैं। जबकि एक ही समय में पीटीसी हीटिंग तत्वों पर लागू वोल्टेज पर टूटा स्पर्श बिंदु के कारण,bimetallic पट्टी को बनाए रखने के लिए पर्याप्त गर्मी उत्पन्न करने के लिए कूद जारी रखें, केवल जब बिजली की आपूर्ति को काटने के लिए संपर्क बंद कर सकते हैं।
1. 17AM थर्मल प्रोटेक्टर
1.1विद्युत रेटिंग और करंटः AC-125V 15A; AC-250V 10A, DC-16V 20A
1.2संपर्क जीवन चक्रः एसी-125 वी 15 ए, एसी-250 वी 10 ए 10,000 से अधिक चक्र; एसी-125 वी 5 ए 100,000 से अधिक चक्र
1.3परिचालन तापमान सीमाः 50-180°C
1.4तापमान सहिष्णुताः +-2°C, +-3°C, +-5°C
1.5. तापमान रीसेट करें: 10 ~ 45 डिग्री में बंद तापमान में गिरावट।
1.6कार्य समयः 10000 से अधिक बार
1.7. कोड प्रणाली
17AM XXX ए / बी 5 A, B, C, D...........Z
(17AMH): उत्पाद श्रृंखलाओं की संख्या
(XXX): °C में ट्रिप ऑफ तापमान कोड
(A / B): A: एक ही दिशा में टर्मिनल / B: विपरीत दिशा में टर्मिनल
(5): OFF तापमान सहिष्णुता कोड
(A, B, C, D...........Z): विभिन्न प्रकार के कनेक्टिंग वायर
1.8°C में ट्रिप ऑफ तापमान कोड
|
°C |
कोड |
°C |
कोड |
°C |
कोड |
°C |
कोड |
|
55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
|
60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
|
65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
|
70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
|
75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
|
80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
|
85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|

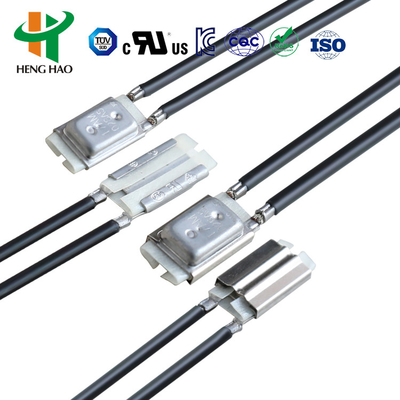

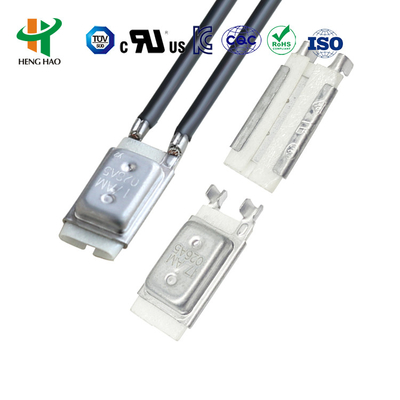

1.9. 17AMH उत्पाद चित्र
1.10. 17AMH+PTC उत्पाद ड्राइंग
2. 17AM तापमान रक्षक
17AM थर्मल प्रोटेक्टर सभी प्रकार के मोटर, फ्लोरोसेंट लैंप, ट्रांसफार्मर, लैमिनेटर, लैंप और प्रकाश व्यवस्था, ट्रांसफार्मर,कवर सीलिंग मशीन और कई घरेलू उपकरण
3. 17AM थर्मोस्टैट्स ए/°सी और ए/टी ग्राफः
उत्पाद UL,CQC,VDE और RoHS प्रमाणन अनुमोदन।
