50-150℃ तापमान रेंज, 10000 जीवन चक्र और बड़े धातु आवरण थर्मल प्रोटेक्टर के साथ ऑटो रीसेट थर्मल फ्यूज
बड़े धातु आवरण वाले H20, H21 श्रृंखला के यूनिवर्सल और एन्हांस्ड प्रोटेक्टर थर्मल कंडक्टिव मेटल आवरण, सिल्वर अलॉय संपर्क बिंदु के साथ वेल्डेड बाइमेटेलिक पार्ट्स, कंडक्टिव ब्रैकेट, इंसुलेशन फिक्सेशन स्टैंड, फिक्स्ड कॉन्टैक्ट स्ट्रिप और हीट रेजिस्टेंस केबल से बने होते हैं। असामान्य संचालन की स्थिति में, जब परिवेश का तापमान निर्धारित मान तक बढ़ जाता है, तो बाइमेटेलिक पार्ट्स त्वरित क्रिया करते हैं, संपर्क बिंदु खोलते हैं, और सर्किट को डिस्कनेक्ट करते हैं। जब डिवाइस सुरक्षित ऑपरेटिंग तापमान पर ठंडा हो जाता है, तो संपर्क बिंदु स्वचालित रूप से सामान्य संचालन को बहाल करने के लिए बंद हो जाता है।
H20, H21 सीरीज थर्मल प्रोटेक्टर स्पेसिफिकेशन्स
| विद्युत रेटिंग |
DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान |
(30~150)±5°C; 5°C एक कदम |
| रीसेट तापमान |
±15°C की सहनशीलता के साथ क्रिया तापमान का 2/3। ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवनकाल |
10000 बार |
| संपर्क बंद प्रतिरोध |
≤50mΩ |
| इंसुलेशन प्रतिरोध |
≥100mΩ |
| विद्युत शक्ति |
AC1500V/1min ब्रेक डाउन और फ्लैशओवर की घटनाओं से मुक्त |
| UL फ़ाइल नंबर |
E487478 |
| CQC प्रमाणपत्र संख्या |
CQC16002142880 |
| TUV प्रमाणपत्र संख्या |
B160592241002 |
H20, H21 सीरीज थर्मल प्रोटेक्टर आयाम
| मॉडल |
केस |
लंबाई (मिमी) |
चौड़ाई (मिमी) |
ऊंचाई (मिमी) |
वोल्टेज और करंट |
लीड वायर |
| H20 |
प्लास्टिक |
18.5 |
8 |
4 |
DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |
| H21 |
धातु |
18.5 |
7.3 |
3.8 |
|
|
| H21 |
धातु |
20 |
8 |
4 |
AC250V 20A |
|

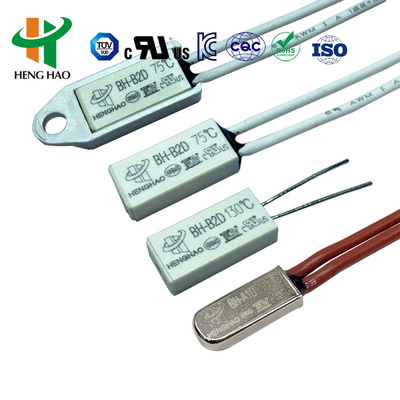

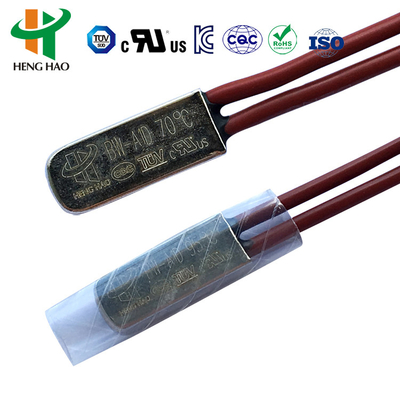

| BH-A1D |
धातु |
15 |
6.6 |
3.2 |
DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V |
#20 3135, #22 3266,#22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |

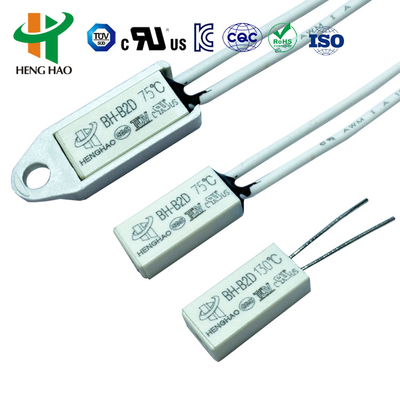

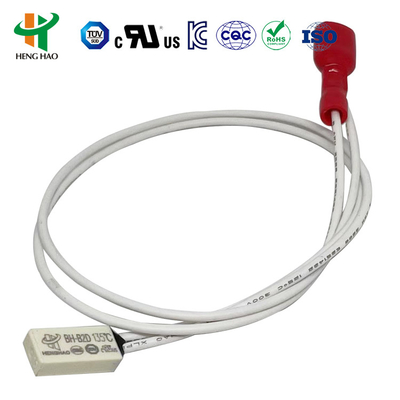

| BH-B2D |
प्लास्टिक |
15 |
7.1 |
3.8 |
|
|

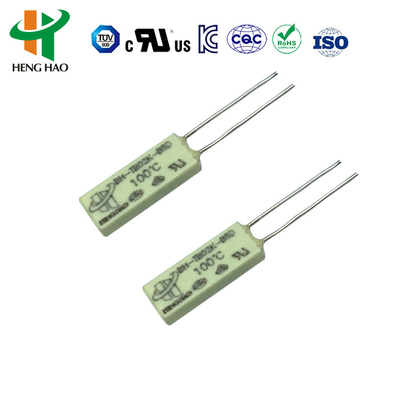

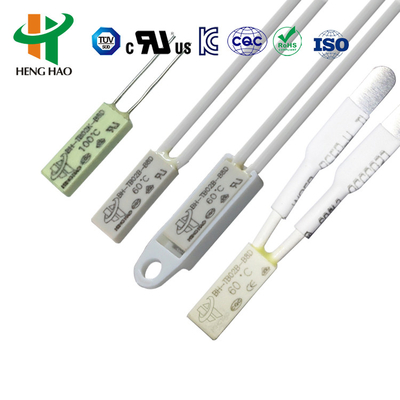

| BH-TB02B-B8D |
प्लास्टिक |
15 |
5.2 |
2.4 |
DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A |
3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप सामान्यतः, लंबाई 70 मिमी है या ग्राहक की आवश्यकता के अनुसार |
H20, H21 सीरीज तापमान प्रोटेक्टर अनुप्रयोग
H20, H21 श्रृंखला रिचार्जेबल बैटरी, बैलास्ट, मसाजर्स, माइक्रो मोटर्स, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीट इलेक्ट्रिक एप्लायंसेज और इंस्ट्रूमेंट्स के लिए लागू है।
मैनुअल रीसेट प्रकार
तापमान संवेदी घटक बाइमेटेलिक स्ट्रिप से बने होते हैं। जब तापमान क्रिया तापमान रेंज तक पहुँच जाता है, तो यह जल्दी से कूद जाएगा और मूवेबल डिस्क डिस्कनेक्ट हो जाएगी। जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, तो संपर्क बिंदु रीसेट बटन दबाकर सर्किट को फिर से जोड़ने तक रीसेट नहीं हो सकता है। संपर्क बिंदु फिर से ठीक हो जाते हैं, सर्किट को जोड़ने या डिस्कनेक्ट करने और मैनुअल रीसेट द्वारा सर्किट को पुनरारंभ करने का उद्देश्य प्राप्त करते हैं।
- इस प्रकार का मैनुअल रीसेट थर्मोस्टैट स्नैप एक्शन के बाद रीसेट बटन दबाकर तापमान 20°C गिरने पर रीसेट हो सकता है (4~6 N बल की सिफारिश की जाती है; अत्यधिक शक्ति से बचें)
- सामान्य कार्य सुनिश्चित करने के लिए, रीसेट बटन और क्लोज कवर के बीच की दूरी 20.4 मिमी से कम नहीं होनी चाहिए
उत्पाद में UL, CQC, TUV और RoHS प्रमाणन अनुमोदन है।
