JUC-31F तापमान नियंत्रक थर्मोस्टेट 16 एम्प रिसेटेबल फ्यूज KSD-01F
सिद्धांत और संरचना

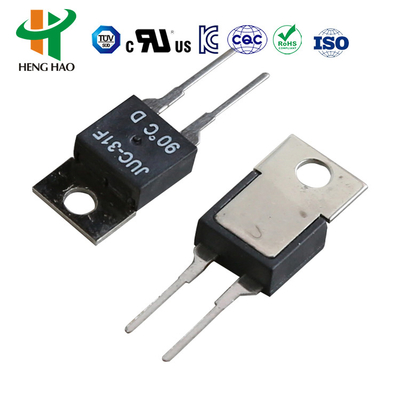

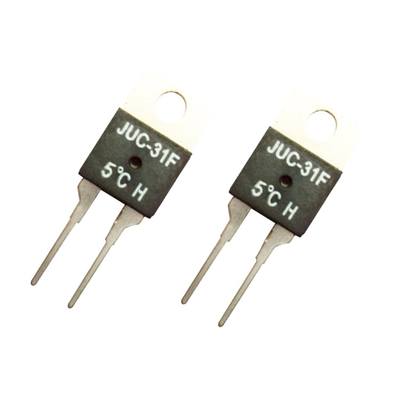

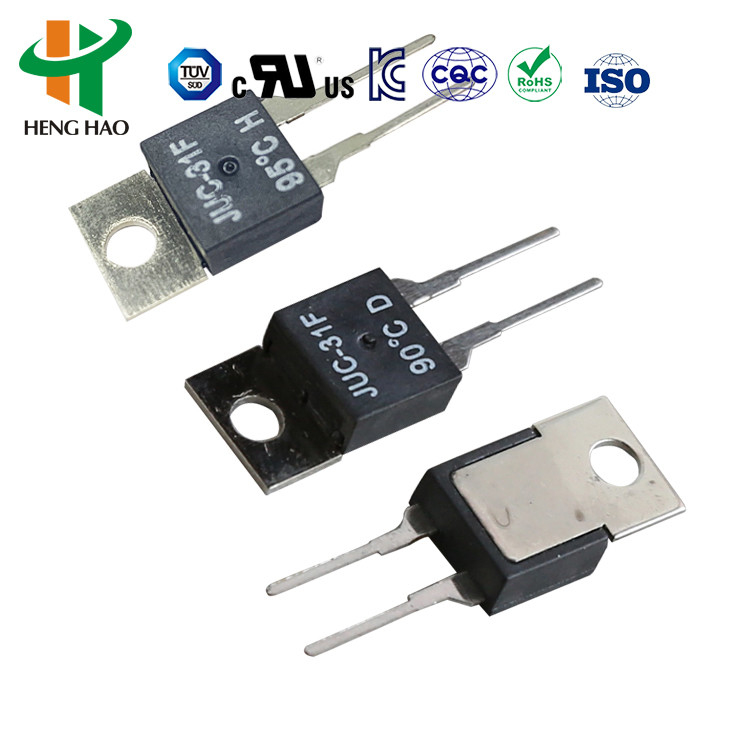

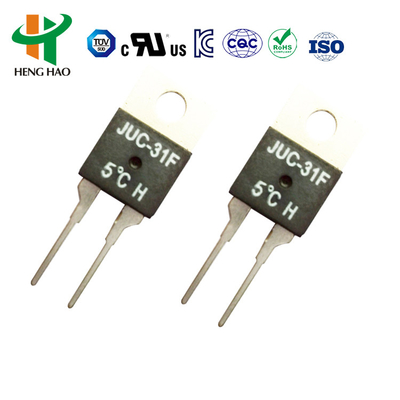

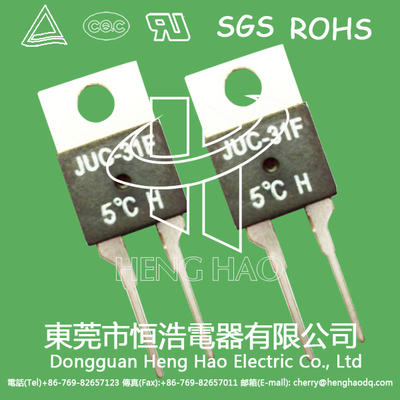

JUC-31F थर्मोस्टेट एक स्पर्श-प्रकार का प्लास्टिक स्नैप तापमान थर्मोस्टेट है जो अंतर्राष्ट्रीय TO220/Y220 मानक पैकेजिंग का उपयोग करता है। इस उत्पाद में उच्च विश्वसनीयता, संवेदनशील और सटीक तापमान प्रतिक्रिया, कॉम्पैक्ट आकार, हल्के निर्माण और आसान स्थापना की सुविधा है। पीसीबी सर्किट बोर्ड, हीट उपकरण और पावर डिवाइस इंस्टॉलेशन के लिए आदर्श।
विशेष विवरण
- संपर्क भार: AC 120V 1A; DC48V 1A; AC 220V 1.5A/3A; DC 24V 1.5A/3A
- संपर्क प्रकार: ID (बंद) H (खुला)
- अधिक गरम तापमान: 250°C
- संपर्क प्रतिरोध:< 50mΩ
- इन्सुलेशन प्रतिरोध: > 100 mΩ
- ढांकता हुआ वोल्टेज: > 1500V
- उत्पाद जीवन: > 10,000 चक्र
- वज़न: 1.7 ग्राम
- क्रिया तापमान विचलन: ±5°C
| ऑपरेटिंग तापमान/°C |
पुनर्प्राप्ति तापमान/°C |
त्रुटि |
परीक्षण का तरीका |
| 0~99 |
5~35 |
±3°C |
1°C/मिनट |
| 100~130 |
7~40 |
±5°C |
अनुप्रयोग
JUC-31F थर्मोस्टेट इलेक्ट्रिक उपकरण, घरेलू उपकरणों, सर्किट बोर्ड में थर्मल ओवरलोड सुरक्षा, संचार बिजली आपूर्ति, स्विचिंग बिजली आपूर्ति, यूपीएस बिजली आपूर्ति, चिकित्सा बिजली आपूर्ति, ऑडियो एम्पलीफायर उपकरण, रिचार्जेबल डिवाइस, रेक्टिफायर, इनवर्टर, वेल्डिंग उपकरण, एयरोस्पेस इंस्ट्रूमेंटेशन, इलेक्ट्रॉनिक उपकरण, स्वचालन उपकरण, और सैन्य/वाणिज्यिक उत्पाद तापमान नियंत्रण के लिए उपयुक्त है।
उत्पाद में UL, CQC, VDE और RoHS प्रमाणन अनुमोदन है।
17AMH थर्मल प्रोटेक्टर / थर्मोस्टेट
सिद्धांत और संरचना
17AM एक अधिक-वर्तमान थर्मल प्रोटेक्टर है जिसमें कॉम्पैक्ट डिज़ाइन और त्वरित, सटीक क्रिया होती है। ग्राहक आवश्यकताओं के अनुसार विभिन्न प्रकार के लीड को रिवेट किया जा सकता है।
विशेष विवरण
- विद्युत रेटिंग और धाराएँ: AC-125V 15A; AC-250V 10A, DC-16V 20A
- संपर्क जीवन चक्र: AC-125V 15A, AC-250V 10A > 10,000 चक्र; AC-125V 5A > 100,000 चक्र
- ऑपरेटिंग तापमान रेंज: 50-180°C
- तापमान सहनशीलता: ±2°C/±3°C/±5°C
- रीसेट तापमान: बंद तापमान से 10-45°C नीचे
- कार्य समय: 10,000 से अधिक चक्र
कोड प्रणाली
17AM XXX A/B 5 A,B,C,D...Z
(17AMH): उत्पाद श्रृंखला
(XXX): °C कोड में ट्रिप ऑफ तापमान
(A/B): टर्मिनल दिशा (A=समान, B=विपरीत)
(5): बंद तापमान सहनशीलता कोड
(A-Z): कनेक्टिंग वायर प्रकार
| डिग्री °C |
कोड |
डिग्री °C |
कोड |
डिग्री °C |
कोड |
डिग्री °C |
कोड |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
अनुप्रयोग
17AM थर्मल प्रोटेक्टर विभिन्न मोटरों, फ्लोरोसेंट लैंप कम्यूटेटर, ट्रांसफॉर्मर, लैमिनेटर, लैंप और लाइटिंग, कवर सीलिंग मशीन और विभिन्न घरेलू उपकरणों के लिए उपयुक्त है।
