उत्पाद विवरण:
|
| जीवन चक्र: | 10000 | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला। | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान सीमा: | 50-150 ℃ | मामला: | बड़ा धातु आवरण |
| प्रमुखता देना: | BW-ABJ थर्मल प्रोटेक्टर,9700K ऑटो रीसेट थर्मल फ्यूज,BW-ABS थर्मल प्रोटेक्टर |
||

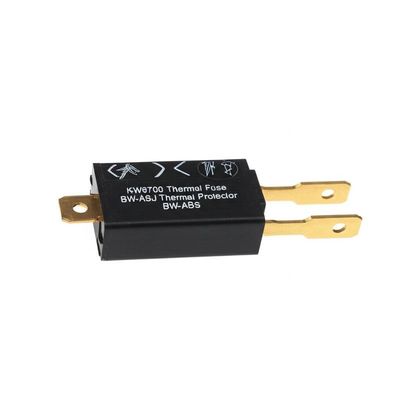

9700K ऑटो रीसेट थर्मल फ्यूज KW9700 थर्मल फ्यूज BW-ABJ थर्मल प्रोटेक्टर BW-ABS
H20,H21सीरियल यूनिवर्सल और बढ़ाया संरक्षक बड़े धातु आवरण के साथ थर्मल प्रवाहकीय धातु आवरण, चांदी मिश्र धातु संपर्क बिंदु के साथ वेल्डेड bimetallic भागों से बना है,प्रवाहकीय ब्रैकेट, अछूता निर्धारण स्टैंड, फिक्स्ड संपर्क पट्टी और गर्मी प्रतिरोध केबल। असामान्य संचालन के मामले में, सेट मूल्य तक पर्यावरण तापमान में वृद्धि के साथ,द्विधातु भागों तेजी से कार्रवाई करते हैं, संपर्क बिंदु खोलें, और सर्किट को डिस्कनेक्ट करें। जब डिवाइस को सुरक्षित संचालन के लिए तापमान तक ठंडा किया जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाएगा और सामान्य संचालन को बहाल करेगा।
H20,H21 सीरीज का थर्मल प्रोटेक्टरस्पेसिफिकेशन
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | कार्य तापमान का 2/3 ±15°C की सहिष्णुता के साथ। ग्राहक की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| संपर्क समापन प्रतिरोधः | ≤50mΩ |
| इन्सुलेशन प्रतिरोधः | ≥100mΩ |
| विद्युत शक्तिः |
|
| यूएल फाइल नं. | E487478 |
| CQC प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
H20,H21 सीरीज का थर्मल प्रोटेक्टरs आयाम
| मॉडल | मामला | लंबाई ((मिमी) | चौड़ाई ((मिमी) | ऊँचाई ((मिमी) | Vol.&Current | सीसा का तार |

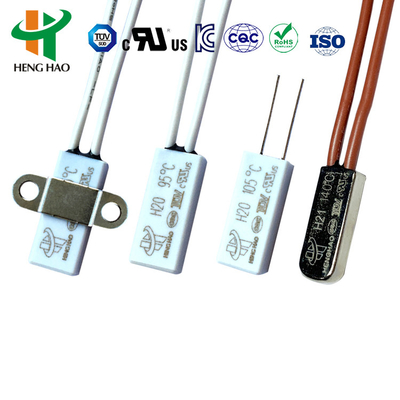

| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V |
#20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |

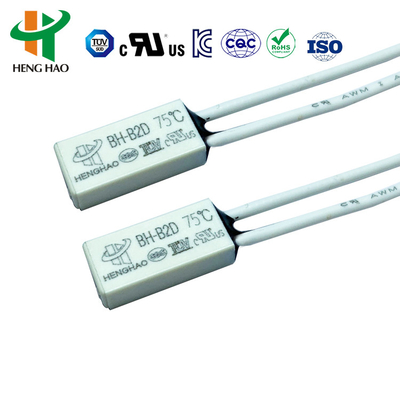

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
H20,H21सीरीज तापमान रक्षक अनुप्रयोग
H20,H21 श्रृंखला चार्ज करने योग्य बैटरी, बालास्ट, मालिश मशीन, माइक्रो मोटर, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीट इलेक्ट्रिक उपकरण और उपकरण आदि पर लागू होती है।
3.1. मैनुअल रीसेट प्रकारः तापमान सेंसर घटकों में द्विधातु पट्टी होती है। जब तापमान कार्रवाई तापमान सीमा तक पहुंच जाता है, तो यह जल्दी से कूद जाएगा और चलती डिस्क डिस्क से अलग हो जाएगी।जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, संपर्क बिंदु रीसेट करने के लिए नहीं कर सकते जब तक रीसेट बटन दबाकर सर्किट को फिर से कनेक्ट. और फिर संपर्क बिंदु बहाल,सर्किट को जोड़ने या डिस्कनेक्ट करने और मैनुअल रीसेट द्वारा सर्किट को फिर से शुरू करने के उद्देश्य तक पहुँचने के लिए. (कृपया याद दिलाएंः 1. इस प्रकार के मैनुअल रीसेट थर्मोस्टैट रीसेट बटन दबाकर स्नैप एक्शन के बाद तापमान में 20 °C की गिरावट आने पर रीसेट कर सकते हैं। और 4 ~ 6 एन की सलाह दी जाएगी;कृपया बहुत अधिक बल का उपयोग न करें2. सामान्य कार्य सुनिश्चित करने के लिए, रीसेट बटन और बंद कवर के बीच की दूरी 20.4 मिमी से कम नहीं होनी चाहिए।
उत्पाद UL,CQC,TUV और RoHS प्रमाणन अनुमोदन।
