उत्पाद विवरण:
|
| प्रयोग: | थर्मल | तोड़ने की क्षमता: | उच्च |
|---|---|---|---|
| सुरक्षा मानकों: | आईईसी | संपर्क प्रकार: | सामान्य रूप से बंद & सामान्य रूप से खुला |
| तापमान विचलन: | ±3°C / ±5°C / ±7°C | जीवन चक्र: | 10000 बार |
| एमओक्यू: | 1000 पीसी | भुगतान विधि: | टीटी या भुगतान की अवधि पर बातचीत |
| प्रसव का समय: | 7 से 15 कार्य दिवस | मॉडल: | BH-B2D BH-A1D |
| कच्चा माल: | ज़ुल्फ़, तांबा, प्लास्टिक, धातु, द्विधातु डिस्क | विद्युत मूल्यांकन: | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 5A |
| क्रिया तापमान सीमा: | (30~150)±5°C; (30~150)±5°C; 5°C a step 5°C प्रति कदम | ||
| प्रमुखता देना: | KSD9700 ऑटो रीसेट थर्मल फ्यूज,BW-A1D ऑटो रीसेट थर्मल फ्यूज,आईईसी ऑटो रीसेट थर्मल फ्यूज |
||

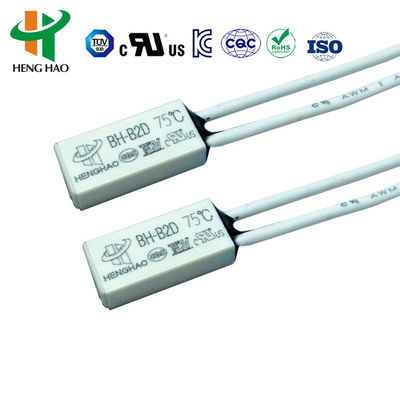

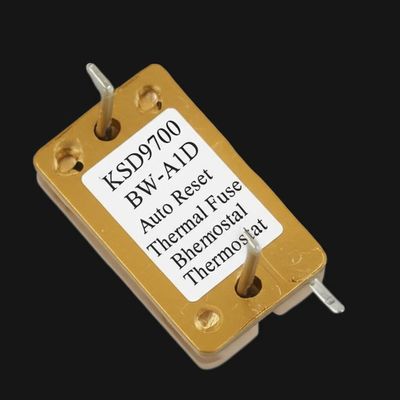

KSD9700 BW-A1D ऑटो रीसेट थर्मल फ्यूज द्विधातु थर्मोस्टैट छोटा थर्मल प्रोटेक्टर
बीडब्ल्यू और बीएच श्रृंखला जो ओवर-करंट और ओवर-टेम्परेचर के खिलाफ सुरक्षा कर सकती है, दृढ़ता से सील, छोटे आंतरिक प्रतिरोध, कोई शोर नहीं और स्वचालित रूप से रीसेट होती है।जब विद्युत तापमान और वर्तमान के प्रति संवेदनशील होते हैं तो द्विधातु के माध्यम सेBH श्रृंखला सामान्य सुरक्षकों की तुलना में अधिक सुरक्षित है,चूंकि अचानक बड़े धारा की स्थिति में कोई तापमान प्रभाव देरी नहीं है.
BH श्रृंखला थर्मोस्टैटस्पेसिफिकेशन
विद्युत रेटिंगः
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | कार्य तापमान का 2/3 ±15°C की सहिष्णुता के साथ। ग्राहक की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| आकार | L15 मिमी W7.1 मिमी H3.8 मिमी |
| सीसा का तार | #22 3266, अंत आधा ट्रिपिंग, लंबाई 70mm है, या ग्राहक के अनुसार आवश्यकता है |
| यूएल फाइल नं. | E487478 |
| CQC प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
BH श्रृंखला के थर्मल प्रोटेक्टरआयाम
| मॉडल | मामला | लंबाई ((मिमी) | चौड़ाई ((मिमी) | ऊँचाई ((मिमी) | Vol.&Current | सीसा का तार |
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V |
#20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |
| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
BH श्रृंखला थर्मोस्टैटआवेदन और निर्देश
बीएच सीरीज़ के थर्मल प्रोटेक्टरप्रभावी विश्वसनीय सुरक्षा रक्षक और अलार्म उपकरणों का व्यापक रूप से विभिन्न प्रकार के 1.5 हॉर्स पावर मोटर में उपयोग किया जाता है,प्रकाश व्यवस्था, इन्वर्टर वेल्डिंग मशीन, स्विच पावर,रिचार्जेबल बैटरी पैक, फ्लोरोसेंट लैंप बालास्ट,पोर्टेबल बिजली उपकरण, विद्युत उपकरणों और अन्य विद्युत उपकरणों को असामान्य कार्य स्थिति के कारण ओवर-करंट और ओवर-हीटिंग से रोकने के लिए।5 एमपीए प्लास्टिक लेपित मोटर के निर्माण के लिए उपयुक्त हैं.
| कोड | तापमान | कोड | तापमान |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
| उत्पत्ति स्थान | चीन |
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 5A |
| क्रिया तापमान सीमा | (30~150) ±5°C; 5°C एक कदम |
| वसूली और कार्य तापमान अंतर | परिचालन तापमान में 15-45°C की कमी |
| तापमान विचलन | ±3°C / ±5°C / ±7°C |
| सर्किट प्रतिरोध | ≤50mΩ (प्रारंभिक मूल्य) |
| इन्सुलेशन प्रतिरोध | ≥100mΩ (DC500V सामान्य स्थिति) |
| डायलेक्ट्रिक शक्ति | AC50Hz 1500V / मिनट, कोई ब्रेकडाउन अंधा (सामान्य स्थिति) |
| जीवन चक्र | 10000 बार |
| संपर्क प्रकार | सामान्य रूप से बंद & सामान्य रूप से खुला |
| एमओक्यू | 1000 पीसीएस |
| वितरण का समय | 7 से 15 कार्यदिवस |
| भुगतान विधि | टीटी या भुगतान की अवधि पर बातचीत |
| आवेदन का दायरा | BH श्रृंखला के थर्मल प्रोटेक्टर,प्रभावी विश्वसनीय सुरक्षा प्रोटेक्टर और अलार्म उपकरणों का व्यापक रूप से विभिन्न प्रकार के 1.5 हॉर्स पावर मोटर, प्रकाश व्यवस्था, इन्वर्टर वेल्डिंग मशीन, स्विच पावर,रिचार्जेबल बैटरी पैक, फ्लोरोसेंट लैंप बालास्ट, पोर्टेबल बिजली उपकरण, विद्युत उपकरण और अन्य विद्युत उपकरण असामान्य कार्य स्थिति के कारण ओवर-करंट और ओवर-हीटिंग से बचने के लिए।प्रबलित प्रकार जो 3 के दबाव का सामना कर सकते हैं.5 एमपीए प्लास्टिक लेपित मोटर के निर्माण के लिए उपयुक्त हैं। |
