उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250 वी 10 ए |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान सीमा: | 50-150 ℃ | मामला: | प्लास्टिक |
| प्रमुखता देना: | 9700K तापमान स्विच,10 एमपी रीसेट करने योग्य फ्यूज,BW-ABJ KSD9700 |
||
BW-ABJ KSD9700 10 एम्पियर रीसेट करने योग्य फ्यूज KW9700 थर्मोस्टैट 9700K तापमान स्विच
बीडब्ल्यू और बीएच श्रृंखला जो ओवर-करंट और ओवर-टेम्परेचर के खिलाफ सुरक्षा कर सकती है, दृढ़ता से सील, छोटे आंतरिक प्रतिरोध, कोई शोर नहीं और स्वचालित रूप से रीसेट होती है।जब विद्युत तापमान और वर्तमान के प्रति संवेदनशील होते हैं तो द्विधातु के माध्यम सेBH श्रृंखला सामान्य सुरक्षकों की तुलना में अधिक सुरक्षित है,चूंकि अचानक बड़े धारा की स्थिति में कोई तापमान प्रभाव देरी नहीं है.
BH श्रृंखला थर्मोस्टैटस्पेसिफिकेशन
विद्युत रेटिंगः
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | कार्य तापमान का 2/3 ±15°C की सहिष्णुता के साथ। ग्राहक की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| आकार | L15 मिमी W7.1 मिमी H3.8 मिमी |
| सीसा का तार | #22 3266, अंत आधा ट्रिपिंग, लंबाई 70mm है, या ग्राहक के अनुसार आवश्यकता है |
| यूएल फाइल नं. | E487478 |
| CQC प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
BH श्रृंखला के थर्मल प्रोटेक्टरआयाम
| मॉडल | मामला | लंबाई ((मिमी) | चौड़ाई ((मिमी) | ऊँचाई ((मिमी) | Vol.&Current | सीसा का तार |
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V |
#20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |

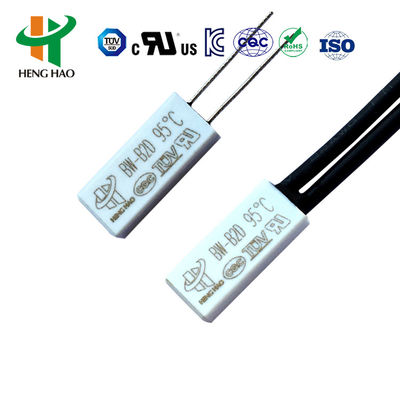

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||

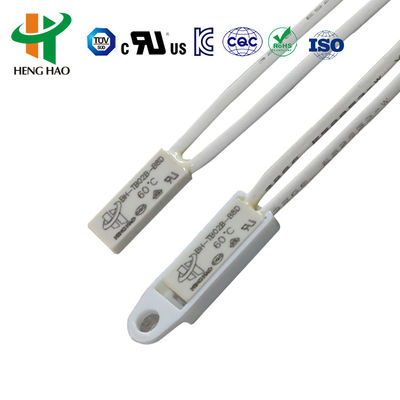

| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
BH श्रृंखला थर्मोस्टैटआवेदन और निर्देश
बीएच सीरीज़ के थर्मल प्रोटेक्टरप्रभावी विश्वसनीय सुरक्षा रक्षक और अलार्म उपकरणों का व्यापक रूप से विभिन्न प्रकार के 1.5 हॉर्स पावर मोटर में उपयोग किया जाता है,प्रकाश व्यवस्था, इन्वर्टर वेल्डिंग मशीन, स्विच पावर,रिचार्जेबल बैटरी पैक, फ्लोरोसेंट लैंप बालास्ट,पोर्टेबल बिजली उपकरण, विद्युत उपकरणों और अन्य विद्युत उपकरणों को असामान्य कार्य स्थिति के कारण ओवर-करंट और ओवर-हीटिंग से रोकने के लिए।5 एमपीए प्लास्टिक लेपित मोटर के निर्माण के लिए उपयुक्त हैं.
| कोड | तापमान | कोड | तापमान |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
बीडब्ल्यू श्रृंखला थर्मोस्टैट/केएसडी9700 थर्मल सुरक्षा/BW9700 तापमान रक्षक

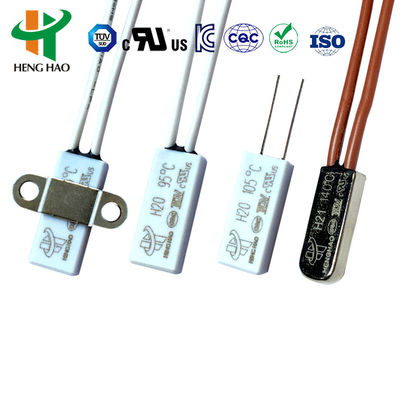

H20,H21 श्रृंखला थर्मोस्टेटसिद्धांत और संरचना
H20,H21सीरियल यूनिवर्सल और बढ़ाया संरक्षक बड़े धातु आवरण के साथ थर्मल प्रवाहकीय धातु आवरण, चांदी मिश्र धातु संपर्क बिंदु के साथ वेल्डेड bimetallic भागों से बना है,प्रवाहकीय ब्रैकेट, अछूता निर्धारण स्टैंड, फिक्स्ड संपर्क पट्टी और गर्मी प्रतिरोध केबल। असामान्य संचालन के मामले में, सेट मूल्य तक पर्यावरण तापमान में वृद्धि के साथ,द्विधातु भागों तेजी से कार्रवाई करते हैं, संपर्क बिंदु खोलें, और सर्किट को डिस्कनेक्ट करें। जब डिवाइस को सुरक्षित संचालन के लिए तापमान तक ठंडा किया जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाएगा और सामान्य संचालन को बहाल करेगा।
H20,H21 सीरीज का थर्मल प्रोटेक्टरस्पेसिफिकेशन
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | कार्य तापमान का 2/3 ±15°C की सहिष्णुता के साथ। ग्राहक की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| संपर्क समापन प्रतिरोधः | ≤50mΩ |
| इन्सुलेशन प्रतिरोधः | ≥100mΩ |
| विद्युत शक्तिः |
|
| यूएल फाइल नं. | E487478 |
| CQC प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
H20,H21 सीरीज का थर्मल प्रोटेक्टरs आयाम
| मॉडल | मामला | लंबाई ((मिमी) | चौड़ाई ((मिमी) | ऊँचाई ((मिमी) | Vol.&Current | सीसा का तार |
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V |
#20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |
| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
H20,H21सीरीज तापमान रक्षक अनुप्रयोग
H20,H21 श्रृंखला चार्ज करने योग्य बैटरी, बालास्ट, मालिश मशीन, माइक्रो मोटर, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीट इलेक्ट्रिक उपकरण और उपकरण आदि पर लागू होती है।
उत्पाद UL,CQC,TUV और RoHS प्रमाणन अनुमोदन।
