उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान सीमा: | 0-250℃ | ||
| प्रमुखता देना: | ऑटो रीसेट थर्मल स्विच,ऑटो रीसेट थर्मल फ्यूज,तापमान स्विच थर्मल फ्यूज |
||
थर्मल फ्यूज ऑटो रीसेट थर्मल फ्यूज थर्मल स्विच तापमान स्विच
बीडब्ल्यू और बीएच श्रृंखला जो ओवर-करंट और ओवर-टेम्परेचर के खिलाफ सुरक्षा कर सकती है, दृढ़ता से सील, छोटे आंतरिक प्रतिरोध, कोई शोर नहीं और स्वचालित रूप से रीसेट होती है।जब विद्युत तापमान और वर्तमान के प्रति संवेदनशील होते हैं तो द्विधातु के माध्यम सेBH श्रृंखला सामान्य सुरक्षकों की तुलना में अधिक सुरक्षित है,चूंकि अचानक बड़े धारा की स्थिति में कोई तापमान प्रभाव देरी नहीं है.
BH श्रृंखला थर्मोस्टैटस्पेसिफिकेशन
विद्युत रेटिंगः
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | कार्य तापमान का 2/3 ±15°C की सहिष्णुता के साथ। ग्राहक की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| आकार | L15 मिमी W7.1 मिमी H3.8 मिमी |
| सीसा का तार | #22 3266, अंत आधा ट्रिपिंग, लंबाई 70mm है, या ग्राहक के अनुसार आवश्यकता है |
| यूएल फाइल नं. | E487478 |
| CQC प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
KSD9700 सीरीज़ के थर्मल प्रोटेक्टरआयाम
| मॉडल | मामला | लंबाई ((मिमी) | चौड़ाई ((मिमी) | ऊँचाई ((मिमी) | Vol.&Current | सीसा का तार |
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V |
#20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक के अनुसार आवश्यकता |

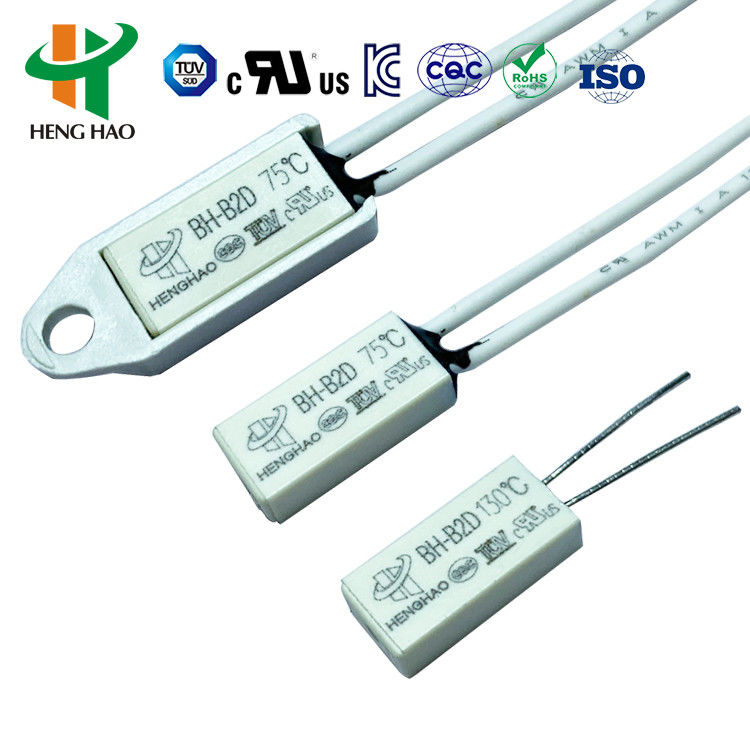

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||

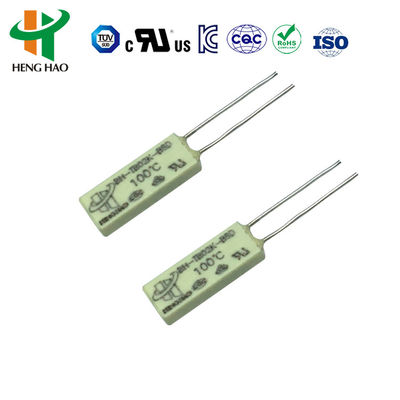

| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
बीडब्ल्यू-एबीजेथर्मल फ्यूज ऑटो रीसेट थर्मल फ्यूज थर्मल स्विच तापमान स्विच
तापमान नियंत्रक,प्रभावी विश्वसनीय सुरक्षा रक्षक और अलार्म उपकरणों का व्यापक रूप से विभिन्न प्रकार के 1.5 हॉर्स पावर मोटर्स,तापमान नियंत्रक,इंवर्टर वेल्डिंग मशीन,स्विच पावर,तापमान नियंत्रक, फ्लोरोसेंट लैंप बालास्ट,तापमान नियंत्रक विद्युत उपकरण और अन्य विद्युत उपकरण असामान्य कार्य स्थिति के कारण ओवर-करंट और ओवर-हीटिंग से बचने के लिए।प्रबलित प्रकार जो 3 के दबाव का सामना कर सकते हैं.5 एमपीए प्लास्टिक लेपित मोटर के निर्माण के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
BW श्रृंखला थर्मोस्टेट / KSD9700 थर्मल प्रोटेक्टर / BW9700 तापमान प्रोटेक्टर
1बीडब्ल्यू श्रृंखला के थर्मोस्टैट सिद्धांत और संरचना
BW सीरियल सार्वभौमिक और बड़े धातु आवरण के साथ उन्नत रक्षक थर्मल प्रवाहकीय धातु आवरण, चांदी मिश्र धातु संपर्क बिंदु के साथ वेल्डेड bimetallic भागों, प्रवाहकीय ब्रैकेट,इन्सुलेशन फिक्सेशन स्टैंड, फिक्स्ड संपर्क पट्टी और गर्मी प्रतिरोध केबल. असामान्य संचालन के मामले में, सेट मूल्य के लिए पर्यावरण तापमान में वृद्धि के साथ, bimetallic भागों त्वरित कार्रवाई करते हैं,संपर्क बिंदु खोलें, और सर्किट को डिस्कनेक्ट करें। जब डिवाइस को सुरक्षित संचालन के लिए तापमान पर ठंडा किया जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाएगा और सामान्य संचालन को बहाल करेगा।
2बीडब्ल्यू सीरीज के थर्मल प्रोटेक्टर
2.1स्विच का प्रकार: सामान्यतः बंद, सामान्यतः खुला।
2.2कार्यरत वोल्टेज / करंटः AC250V / 5A; AC125V / 8A
2.3ऑपरेटिंग तापमानः 40 से 150°C (प्रत्येक 5°C के लिए एक कदम)
2.4मानक सहिष्णुताः +-3°C / +-5°C / +-7°C
2.5. तापमान रीसेट करें: ऑपरेटिंग तापमान 15-45°C तक कम करें
2.6संपर्क समापन प्रतिरोधः ≤50mΩ
2.7इन्सुलेशन प्रतिरोधः ≥100mΩ
2.8विद्युत शक्तिः AC1500V/1min टूटने और फ्लैशओवर की घटनाओं से मुक्त।
2.9सेवा जीवनः 10000 बार
3बीडब्ल्यू सीरीज के थर्मल प्रोटेक्टर
|
मॉडल |
लम्बाई |
चौड़ाई |
उच्च |
|
BW9700 |
20 |
7.3 |
3.8 |
4बीडब्ल्यू श्रृंखला के तापमान रक्षक
बीडब्ल्यू श्रृंखला चार्ज करने योग्य बैटरी, बालास्ट, मालिश मशीन, मोटर, ट्रांसफार्मर, विद्युत उपकरण, ताप विद्युत उपकरण और उपकरण आदि पर लागू होती है।
|
कोड |
खुला तापमान |
तापमान रीसेट करें |
कोड |
खुला तापमान |
तापमान रीसेट करें |
|
045 |
45+-4.5°C |
≥33°C |
105 |
105+-5°C |
75+-15°C |
|
050 |
50+-5°C |
≥ 35°C |
110 |
110+-5°C |
75+-15°C |
|
055 |
55+-5°C |
42+-6°C |
115 |
115+-5°C |
80+-15°C |
|
060 |
60+-5°C |
45+-8°C |
120 |
120+-5°C |
85+-15°C |
|
065 |
65+-5°C |
48+-10°C |
125 |
125+-5°C |
85+-15°C |
|
070 |
70+-5°C |
50+-12°C |
130 |
130+-5°C |
90+-15°C |
|
075 |
75+-5°C |
53+-14°C |
135 |
135+-5°C |
95+-15°C |
|
080 |
80+-5°C |
55+-15°C |
140 |
140+-5°C |
100+-15°C |
|
085 |
85+-5°C |
60+-15°C |
145 |
145+-5°C |
100+-15°C |
|
090 |
90+-5°C |
65+-15°C |
150 |
150+-5°C |
105+-15°C |
|
095 |
95+-5°C |
70+-15°C |
155 |
155+-5°C |
110+-15°C |
|
100 |
100+-5°C |
70+-15°C |
|
|
|
उत्पाद UL,CQC,VDE और RoHS प्रमाणन अनुमोदन।
