तापमान स्विच थर्मोस्टेट ऑटो रीसेट थर्मल फ्यूज तापमान नियंत्रित स्विच
केएसडी श्रृंखला थर्मोस्टेट द्विधातु डिस्क के सिद्धांत पर काम करता है जो तापमान परिवर्तन का पता लगाने पर क्रिया में आ जाते हैं। यह स्नैप एक्शन सर्किट को खोलने या बंद करने के लिए आंतरिक संपर्कों को सक्रिय करता है। मुख्य विशेषताओं में निश्चित कार्य तापमान, विश्वसनीय स्नैप एक्शन, न्यूनतम फ्लैशओवर, विस्तारित सेवा जीवन और कम रेडियो हस्तक्षेप शामिल हैं।
केएसडी302 थर्मोस्टेट विनिर्देश
| पैरामीटर |
विनिर्देश |
| वोल्टेज और करंट |
एसी 125V अधिकतम 15A; एसी250V 5A 10A 15A अधिकतम 16A |
| एक्शन तापमान |
0~250℃ |
| रिकवरी और एक्शन तापमान अंतर |
0 से 25 डिग्री, या ग्राहक के अनुरोध के अनुसार |
| तापमान विचलन |
±3 / ±5 / ±10 डिग्री या ग्राहक के अनुरोध के अनुसार |
| सर्किट प्रतिरोध |
≤50mΩ (प्रारंभिक मान) |
| इन्सुलेशन प्रतिरोध |
एसी50 हर्ट्ज 1500V / मिनट, कोई ब्रेकडाउन ब्लिंडिंग नहीं (सामान्य स्थिति) |
| जीवन चक्र |
≥100000 बार |
| संपर्क प्रकार |
सामान्य रूप से बंद या सामान्य रूप से खुला |
| माउंटिंग ब्रैकेट |
चल या अचल |
| टर्मिनल प्रकार |
187 श्रृंखला 4.8*0.5 मिमी और 4.8*0.8 मिमी, 250 श्रृंखला 6.3*0.8 मिमी |
| टर्मिनल कोण |
बेंडिंग कोण: 0~90°C वैकल्पिक |
| आवास |
प्लास्टिक या सिरेमिक |
| तापमान सेंसर चेहरा |
एल्यूमीनियम कैप या कॉपर हेड |

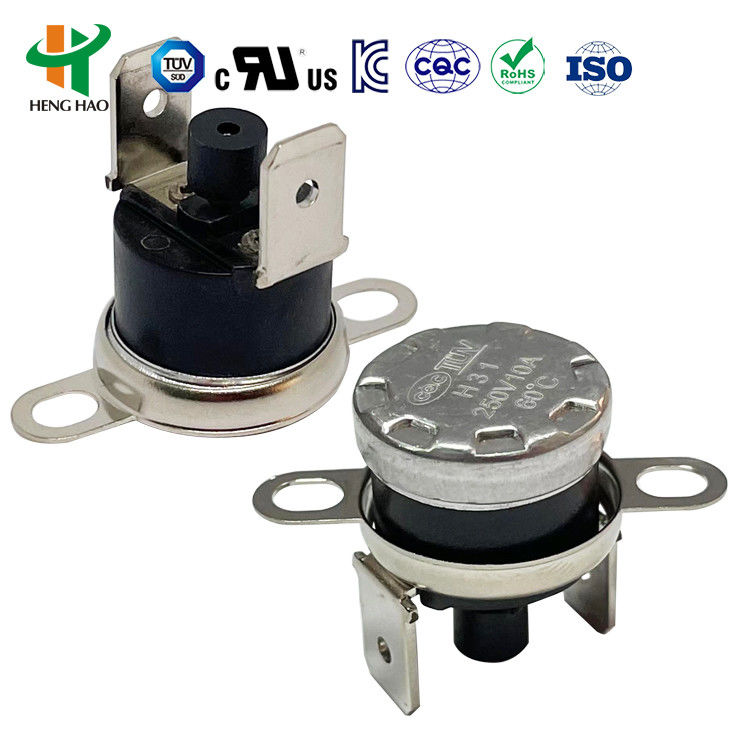

केएसडी302 ऑटो रीसेट बनाम मैनुअल रीसेट प्रकार
मैनुअल रीसेट प्रकार
तापमान संवेदी घटक द्विधात्विक पट्टी से बने होते हैं। जब तापमान क्रिया सीमा तक पहुँच जाता है, तो यह जल्दी से डिस्कनेक्ट हो जाता है। संपर्क बिंदु स्वचालित रूप से रीसेट नहीं हो सकता - इसके लिए तापमान 20°C (4-6N बल अनुशंसित) से कम होने पर रीसेट बटन को दबाकर मैनुअल रीसेट की आवश्यकता होती है। रीसेट बटन और कवर के बीच कम से कम 20.4 मिमी की निकासी सुनिश्चित करें।
ऑटो रीसेट प्रकार
तापमान संवेदी घटक द्विधात्विक पट्टी से बने होते हैं। जब तापमान क्रिया सीमा तक पहुँच जाता है, तो यह जल्दी से डिस्कनेक्ट हो जाता है। तापमान निर्दिष्ट बिंदु तक कम होने पर संपर्क बिंदु स्वचालित रूप से रीसेट हो जाता है।
तापमान सेटिंग्स
| खुला तापमान |
रीसेट तापमान |
खुला तापमान |
रीसेट तापमान |
खुला तापमान |
रीसेट तापमान |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
| 15℃±5℃ |
5℃±5℃ |
125℃±5℃ |
105℃±10℃ |
235℃±5℃ |
205℃±10℃ |
| 20℃±5℃ |
5℃±5℃ |
130℃±5℃ |
110℃±10℃ |
240℃±5℃ |
210℃±10℃ |
| 25℃±5℃ |
10℃±5℃ |
135℃±5℃ |
115℃±10℃ |
245℃±5℃ |
215℃±10℃ |
| 30℃±5℃ |
15℃±5℃ |
140℃±5℃ |
120℃±10℃ |
250℃±5℃ |
220℃±10℃ |
ग्राहक की आवश्यकताओं के अनुसार कस्टम तापमान सेटिंग्स उपलब्ध हैं।
प्रमाणन: यूएल, सीक्यूसी, टीयूवी और आरओएचएस स्वीकृत।
केएसडी301 थर्मोस्टेट विनिर्देश
विद्युत रेटिंग:
एसी 125V अधिकतम 15A; एसी250V 5A 10A 15A अधिकतम 16A
एक्शन तापमान:
-10~300℃
तापमान विचलन:
±3 / ±5 / ±10℃ या कस्टम
सर्किट प्रतिरोध:
≤50mΩ (प्रारंभिक मान)
इन्सुलेशन प्रतिरोध:
≥100mΩ (DC500V सामान्य स्थिति)
ढांकता हुआ शक्ति:
एसी50 हर्ट्ज 1500V/मिनट, कोई ब्रेकडाउन नहीं (सामान्य स्थिति)
जीवन चक्र:
≥100,000 संचालन
अनुप्रयोग
कॉफी पॉट, टोस्टर, लैमिनेटर, इलेक्ट्रिक वाटर पॉट, स्टीम आयरन, माइक्रोवेव ओवन, वाटर डिस्पेंसर और बहुत कुछ सहित घरेलू उपकरणों में व्यापक रूप से उपयोग किया जाता है।
प्रमाणन: यूएल, सीक्यूसी, वीडीई और आरओएचएस स्वीकृत।
