उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और वर्तमान: | 250 वी 10 ए |
|---|---|---|---|
| संपर्क प्रकार: | आम तौर पर बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान की रेंज: | 50-150 ℃ | मामला: | प्लास्टिक |
| प्रमुखता देना: | तापमान रक्षक KW9700,Kw9700 तापमान नियंत्रक,तापमान नियंत्रित स्विच KW9700 |
||
BW और BH श्रृंखला रक्षक ओवर-करंट और ओवर-तापमान की स्थिति के खिलाफ विश्वसनीय सुरक्षा प्रदान करते हैं। इन उपकरणों में फर्म सीलिंग, छोटा आंतरिक प्रतिरोध, कोई शोर नहीं और स्वचालित रीसेट कार्यक्षमता होती है। जब करंट तापमान और करंट-संवेदनशील बाइमेटल से गुजरता है, तो बाइमेटल की स्थिति ओवर-तापमान या ओवर-करंट की स्थिति के जवाब में बदल जाती है, या तो सर्किट को काट देती है या चालू कर देती है। BH श्रृंखला मानक रक्षकों की तुलना में बढ़ी हुई सुरक्षा प्रदान करती है, क्योंकि वे अचानक उच्च-करंट की स्थिति के दौरान तापमान प्रभाव विलंब को समाप्त करते हैं।
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
|---|---|
| ओपन तापमान | (30~150)±5°C; 5°C एक कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C की सहनशीलता के साथ। ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| आकार | L15mm W7.1mm H3.8mm |
| लीड वायर | #22 3266, अंत आधा ट्रिपिंग, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |
| UL फ़ाइल संख्या | E487478 |
| CQC प्रमाणपत्र संख्या | CQC16002142880 |
| TUV प्रमाणपत्र संख्या | B160592241002 |
| मॉडल | केस | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | लीड वायर |
|---|---|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A | #20 3135, अंत 5mm आधा ट्रिपिंग, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V | #20 3135, #22 3266, #22 3135, अंत 5mm आधा ट्रिपिंग, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |

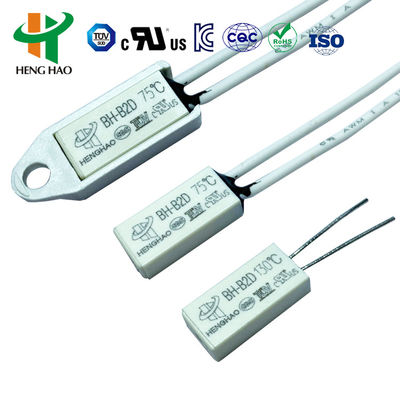

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||

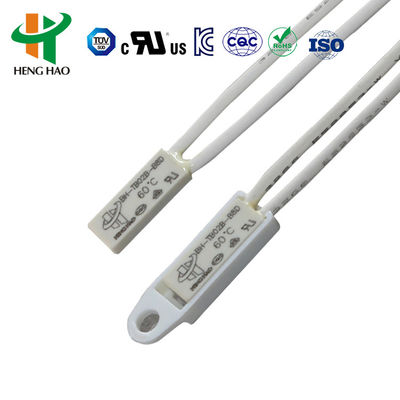

| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार |
BH श्रृंखला थर्मल रक्षकप्रभावी, विश्वसनीय सुरक्षा रक्षक और अलार्म उपकरण हैं, जिनका व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है, जिनमें शामिल हैं:
ये रक्षक असामान्य कार्य स्थितियों के परिणामस्वरूप ओवर-करंट और ओवर-हीटिंग के कारण होने वाले नुकसान को रोकते हैं। 3.5MPa के दबाव का सामना करने में सक्षम प्रवर्तित प्रकार प्लास्टिक कोटेड मोटरों में अंतर्निहित स्थापना के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
H20 और H21 श्रृंखला सार्वभौमिक और उन्नत रक्षकों में बड़े धातु केसिंग होते हैं और इनमें थर्मल कंडक्टिव मेटल केसिंग, सिल्वर अलॉय संपर्क बिंदुओं के साथ वेल्डेड बाइमेटेलिक पार्ट्स, कंडक्टिव ब्रैकेट, इंसुलेशन फिक्सेशन स्टैंड, फिक्स्ड कॉन्टैक्ट स्ट्रिप्स और हीट रेजिस्टेंस केबल शामिल होते हैं। असामान्य संचालन के दौरान, जब परिवेश का तापमान निर्धारित मान तक बढ़ जाता है, तो बाइमेटेलिक पार्ट्स त्वरित कार्रवाई करते हैं, संपर्क बिंदुओं को खोलते हैं, और सर्किट को डिस्कनेक्ट करते हैं। जब डिवाइस सुरक्षित ऑपरेटिंग तापमान तक ठंडा हो जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाते हैं और सामान्य संचालन फिर से शुरू हो जाता है।
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
|---|---|
| ओपन तापमान | (30~150)±5°C; 5°C एक कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C की सहनशीलता के साथ। ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| संपर्क क्लोजर प्रतिरोध | ≤50mΩ |
| इन्सुलेशन प्रतिरोध | ≥100mΩ |
| विद्युत शक्ति | AC1500V/1मिनट बिना ब्रेक डाउन और फ्लैशओवर की घटनाओं के |
| UL फ़ाइल संख्या | E487478 |
| CQC प्रमाणपत्र संख्या | CQC16002142880 |
| TUV प्रमाणपत्र संख्या | B160592241002 |
H20 और H21 श्रृंखला रिचार्जेबल बैटरी, बैलास्ट, मसाजर, माइक्रो मोटर, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीट इलेक्ट्रिक उपकरण और उपकरणों पर लागू होती हैं।
उत्पाद में UL, CQC, TUV और RoHS प्रमाणन अनुमोदन है।
