तापमान नियंत्रित स्विच KSD9700 तापमान नियंत्रक Kw9700 तापमान स्विच
KSD9700 तापमान रक्षक सिद्धांत और संरचना
बड़े धातु केसिंग वाले H20 और H21 श्रृंखला के सार्वभौमिक और उन्नत रक्षक, तापीय प्रवाहकीय धातु केसिंग, चांदी मिश्र धातु संपर्क बिंदु के साथ वेल्डेड द्वि-धातु भाग, प्रवाहकीय ब्रैकेट, इन्सुलेशन फिक्सेशन स्टैंड, निश्चित संपर्क पट्टी, और गर्मी प्रतिरोध केबल से बने होते हैं। असामान्य संचालन की स्थिति में, जब परिवेश का तापमान निर्धारित मान तक बढ़ जाता है, तो द्वि-धातु भाग त्वरित कार्रवाई करते हैं, संपर्क बिंदु खोलते हैं, और सर्किट को डिस्कनेक्ट करते हैं। जब उपकरण सुरक्षित संचालन तापमान तक ठंडा हो जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाता है और सामान्य संचालन बहाल हो जाता है।
H20/H21 श्रृंखला थर्मल रक्षक विनिर्देश
| विद्युत रेटिंग |
DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| ओपन तापमान |
(30~150)±5°C; 5°C एक कदम |
| रीसेट तापमान |
कार्रवाई तापमान का 2/3 ±15°C की सहनशीलता के साथ। ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल |
10000 बार |
| संपर्क क्लोजर प्रतिरोध |
≤50mΩ |
| इन्सुलेशन प्रतिरोध |
≥100mΩ |
| विद्युत शक्ति |
AC1500V/1मिनट बिना ब्रेकडाउन और फ्लैशओवर की घटनाओं के |
| UL फ़ाइल संख्या |
E487478 |
| CQC प्रमाणपत्र संख्या |
CQC16002142880 |
| TUV प्रमाणपत्र संख्या |
B160592241002 |
KSD9700 तापमान नियंत्रक आयाम
| मॉडल |
केस |
लंबाई (मिमी) |
चौड़ाई (मिमी) |
ऊंचाई (मिमी) |
वोल्टेज और करंट |
लीड वायर |

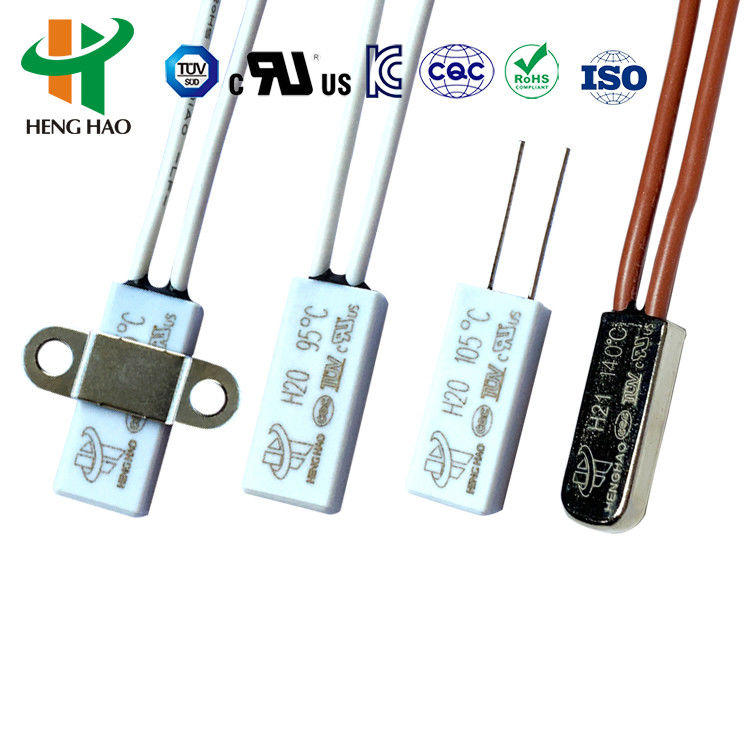

| H20 |
प्लास्टिक |
18.5 |
8 |
4 |
DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A |
#20 3135, 5mm हाफ ट्रिपिंग का अंत, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |
| H21 |
धातु |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
धातु |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

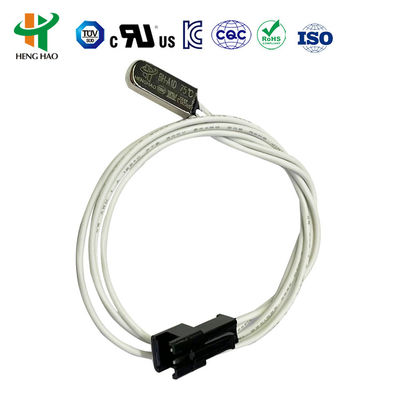

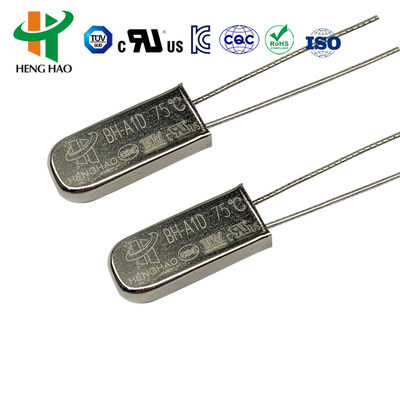

| BH-A1D |
धातु |
15 |
6.6 |
3.2 |
DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V |
#20 3135, #22 3266, #22 3135, 5mm हाफ ट्रिपिंग का अंत, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |

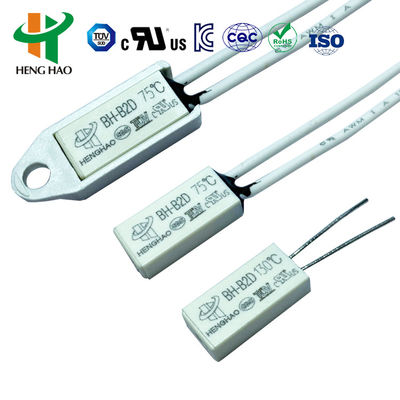

| BH-B2D |
प्लास्टिक |
15 |
7.1 |
3.8 |
- |
- |

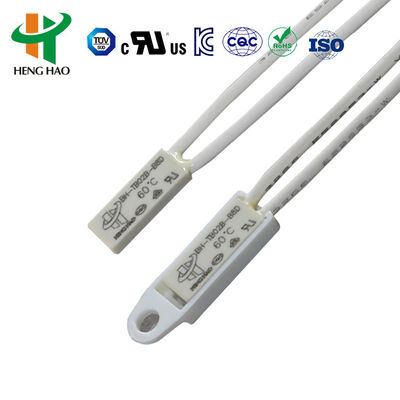

| BH-TB02B-B8D |
प्लास्टिक |
15 |
5.2 |
2.4 |
DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A |
3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार |
H20/H21 श्रृंखला तापमान रक्षक अनुप्रयोग
H20 और H21 श्रृंखला रिचार्जेबल बैटरी, बैलास्ट, मसाजर, माइक्रो मोटर, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीट इलेक्ट्रिक उपकरण और उपकरणों पर लागू होती है।
ऑपरेशन प्रकार
मैनुअल रीसेट प्रकार
तापमान संवेदन घटक द्वि-धातु पट्टी से बने होते हैं। जब तापमान कार्रवाई तापमान सीमा तक पहुँच जाता है, तो यह तेज़ी से कूद जाएगा और चल डिस्क डिस्कनेक्ट हो जाएगी। जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, तो रीसेट बटन को दबाकर सर्किट को फिर से जोड़ने तक संपर्क बिंदु रीसेट नहीं हो सकता है। फिर संपर्क बिंदु ठीक हो जाते हैं, सर्किट को जोड़ने या डिस्कनेक्ट करने और मैनुअल रीसेट द्वारा सर्किट को पुनरारंभ करने के उद्देश्य को प्राप्त करते हैं।
महत्वपूर्ण नोट्स: 1. मैनुअल रीसेट थर्मोस्टेट का यह प्रकार स्नैप एक्शन के बाद 20°C तापमान गिरने पर रीसेट बटन दबाकर रीसेट हो सकता है। 4-6 N बल की सलाह दी जाती है; कृपया बहुत अधिक बल का प्रयोग न करें। 2. सामान्य कार्य सुनिश्चित करने के लिए, रीसेट बटन और क्लोज कवर के बीच की दूरी 20.4 मिमी से कम नहीं होनी चाहिए।
ऑटो रीसेट प्रकार
तापमान संवेदन घटक द्वि-धातु पट्टी से बने होते हैं। जब तापमान कार्रवाई तापमान सीमा तक पहुँच जाता है, तो यह तेज़ी से कूद जाएगा और चल डिस्क डिस्कनेक्ट हो जाएगी। जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, तो संपर्क बिंदु ऑटो रीसेट हो सकता है और काम करना शुरू कर सकता है।
उत्पाद में UL, CQC, TUV और RoHS प्रमाणन अनुमोदन है।

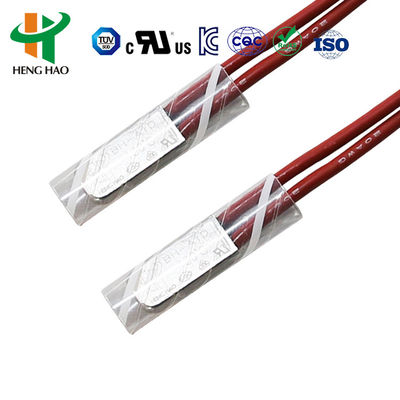

उत्पाद चित्र
