उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और वर्तमान: | 250V 16 ए |
|---|---|---|---|
| संपर्क प्रकार: | आम तौर पर बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान की रेंज: | 0-250℃ | ||
| प्रमुखता देना: | motor thermal protection switch,thermal overload protector switch |
||

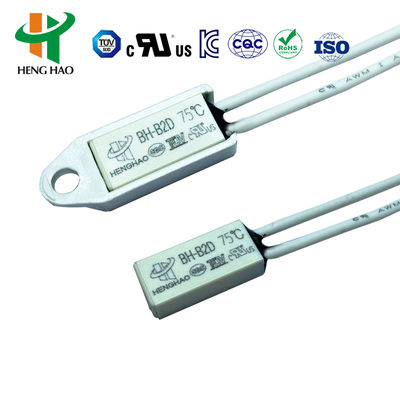

आमतौर पर बंद / खुला मोटर थर्मल ओवरलोड स्विच KSD9700 मोटर थर्मल प्रोटेक्टर
BW श्रृंखला थर्मल प्रोटेक्टर का सिद्धांत और संरचना
BW श्रृंखला थर्मल प्रोटेक्टर द्विधात्विक पट्टी की एक निश्चित ज्यामिति का उपयोग करने के लिए है, बिना सहायक संस्थानों के, केवल द्विधात्विक पट्टी द्वारा अपने स्वयं के हल्के हीटिंग करंट की भावना, द्विधात्विक तत्व की स्थिति में तेजी से बदलाव, प्रत्यक्ष ड्राइव संपर्क स्वचालित कटिंग और प्रसंस्करण सर्किट, ज़्यादा गरम सुरक्षा, अधिभार सुरक्षा।
BW श्रृंखला थर्मल प्रोटेक्टर का अनुप्रयोग
यह व्यापक रूप से इलेक्ट्रिक मोटर्स और विद्युत उपकरणों जैसे इलेक्ट्रिक कंबल, हॉट वॉल, वॉशर मोटर, सोयाबीन मिल्क मशीन मोटर, फैन मोटर, एयर कंडीशन मोटर, फ्रैक्शनल मोटर, डायरेक्ट करंट मोटर, एसी ब्रशलेस मोटर, वाटर पंप, ट्रांसफॉर्मर, रेक्टिफायर, लाइटिंग, रिचार्जेबल बैटरी, इलेक्ट्रिक हीटिंग उपकरण आदि में उपयोग किया जाता है।
BW श्रृंखला थर्मल प्रोटेक्टर काविनिर्देश
1. संपर्क का प्रकार: सामान्य रूप से बंद और सामान्य रूप से खुला
2. विद्युत रेटिंग: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. सर्किट प्रतिरोध: ≤50mΩ (प्रारंभिक मान)
4. इन्सुलेशन प्रतिरोध: ≥100mΩ
5. क्रिया तापमान सीमा: 40~150℃
6. केस: धातु का केस और प्लास्टिक का केस
7. जीवन: ≥10,000 बार
8. आकार:
| मॉडल | L(मिमी) | W(मिमी) | H(मिमी) | विद्युत रेटिंग | लीड वायर (मिमी) |
| BW धातु | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22,AWG#18 उच्च तापमान सिलिकॉन वायर L1=L2=70mm, या ग्राहक की आवश्यकता के अनुसार। |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW प्लास्टिक | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. ओपन तापमान और रीसेट तापमान शीट
| कोड | ओपन टेम्प। | रीसेट टेम्प। | कोड | ओपन टेम्प। | रीसेट टेम्प। |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
BW थर्मल प्रोटेक्टर का प्रतिस्पर्धी लाभ
1. छोटा आकार और आसान स्थापना
2. त्वरित द्विधात्विक पट्टी, तेज प्रतिक्रिया
3. जीवनकाल 10,000 बार से अधिक
4. वैक्यूम इम्प्रैग्नेशन प्रक्रिया के फिर से रिसाव की रोकथाम
5. SENSATA 17AM 7AM, SEKI ST-22 आदि का प्रतिस्थापन।
BW श्रृंखला का आरेख
