उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और वर्तमान: | 250V 16 ए |
|---|---|---|---|
| संपर्क प्रकार: | आम तौर पर बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान की रेंज: | 0-250℃ | ||
| प्रमुखता देना: | motor thermal protection switch,thermal overload protector switch |
||

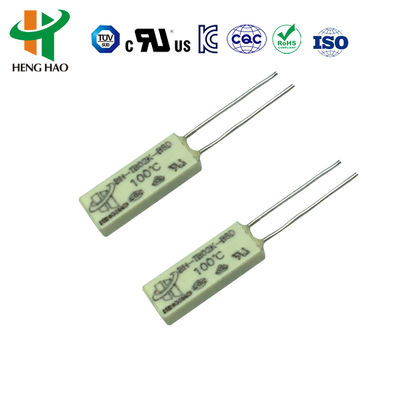

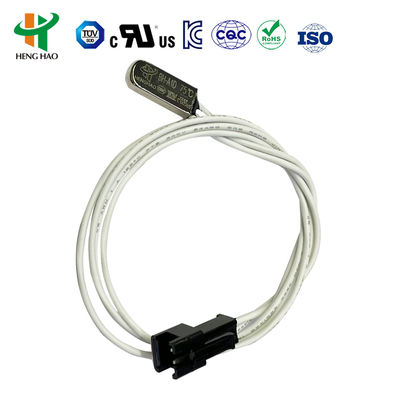

बीडब्ल्यू-एबीएस थर्मल प्रोटेक्शन स्विच, धातु/प्लास्टिक केस द्विधातु थर्मल स्विच
बीडब्ल्यू श्रृंखला के थर्मल प्रोटेक्टरों का सिद्धांत और संरचना
बीडब्ल्यू श्रृंखला थर्मल संरक्षक एक निश्चित ज्यामिति का उपयोग करना है, सहायक संस्थाओं के बिना, केवल बीमेटल स्ट्रिप द्वारा हल्के हीटिंग धारा की अपनी भावना,द्विधातु तत्व की स्थिति में तेजी से परिवर्तन, डायरेक्ट ड्राइव संपर्क स्वचालित काटने और प्रसंस्करण सर्किट, ओवरहीट संरक्षण, अधिभार संरक्षण।
बीडब्ल्यू सीरीज के थर्मल प्रोटेक्टर का अनुप्रयोग
यह व्यापक रूप से विद्युत मोटर्स और विद्युत उपकरणों में विद्युत कंबल, गर्म दीवार, वॉशर मोटर, सोयाबीन दूध मशीन मोटर, प्रशंसक मोटर, एयर कंडीशनर मोटर, अंश मोटर के रूप में लागू होता है,निरंतर धारा मोटर, एसी ब्रशलेस मोटर, पानी पंप, ट्रांसफार्मर, रेक्टिफायर, प्रकाश व्यवस्था, रिचार्जेबल बैटरी, इलेक्ट्रिक हीटिंग उपकरण आदि।
BW श्रृंखला के थर्मल प्रोटेक्टरविनिर्देश
1संपर्क प्रकारः सामान्यतः बंद और सामान्यतः खुला
2विद्युत रेटिंगः 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3सर्किट प्रतिरोधः ≤50mΩ (प्रारंभिक मूल्य)
4इन्सुलेशन प्रतिरोधः ≥100mΩ
5कार्य तापमान सीमाः 40~150°C
6. मामलाः धातु का मामला और प्लास्टिक का मामला
7जीवनकालः ≥ 10,000 बार
8आकारः
| मॉडल | L ((मिमी) | W(mm) | H(mm) | विद्युत रेटिंग | सीसा का तार (मिमी) |
| बी.डब्ल्यू धातु | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22,AWG#18 उच्च तापमान सिलिकॉन तार L1=L2=70mm, या ग्राहक की आवश्यकता के अनुसार। |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| बी.डब्ल्यू प्लास्टिक | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. तापमान खोलें और तापमान शीट रीसेट करें
| कोड | ओपन टेम्प. | तापमान रीसेट करें। | कोड | ओपन टेम्प. | तापमान रीसेट करें। |
| 40 | 40°C±5°C | ≥30°C | 100 | 100°C±5°C | 70±10°C |
| 45 | 45°C±5°C | ≥30°C | 105 | 105°C±5°C | 70±12°C |
| 50 | 50°C±5°C | ≥30°C | 110 | 110°C±5°C | 75±12°C |
| 55 | 55°C±5°C | ≥30°C | 115 | 115°C±5°C | 80±12°C |
| 60 | 60°C±5°C | 40±10°C | 120 | 120°C±5°C | 85±12°C |
| 65 | 65°C±5°C | 45±10°C | 125 | 125°C±5°C | 90±12°C |
| 70 | 70°C±5°C | 50±10°C | 130 | 130°C±5°C | 95±12°C |
| 75 | 75°C±5°C | 55±10°C | 135 | 135°C±5°C | 100±12°C |
| 80 | 80°C±5°C | 60±10°C | 140 | 140°C±5°C | 105±12°C |
| 85 | 85°C±5°C | 65±10°C | 145 | 145°C±5°C | 110±12°C |
| 90 | 90°C±5°C | 70±10°C | 150 | 150°C±5°C | 115±12°C |
| 95 | 95°C±5°C | 75±10°C |
BW थर्मल प्रोटेक्टर का प्रतिस्पर्धात्मक लाभ
1छोटे आकार और आसान स्थापना
2त्वरित द्विधातु पट्टी, त्वरित प्रतिक्रिया
3जीवनकाल 10,000 गुना से अधिक
4. वैक्यूम इम्प्रेनेशन प्रक्रिया के फिर से रिसाव की रोकथाम
5. सेंसाटा 17AM 7AM, सेकी एसटी-22 आदि का प्रतिस्थापन
बी.डब्ल्यू. सीरीज
