उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और वर्तमान: | 250V 16 ए |
|---|---|---|---|
| संपर्क प्रकार: | आम तौर पर बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| प्रमुखता देना: | motor thermal protection switch,thermal protection switch |
||

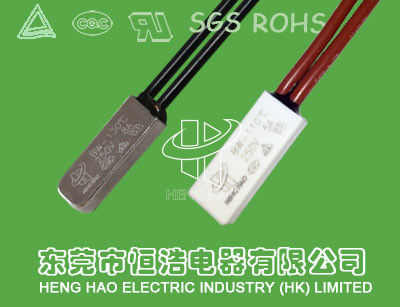

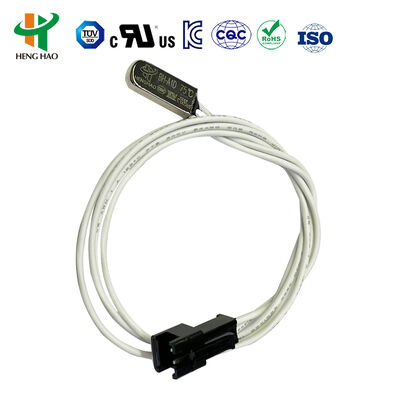

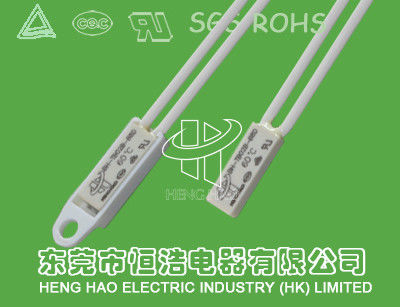

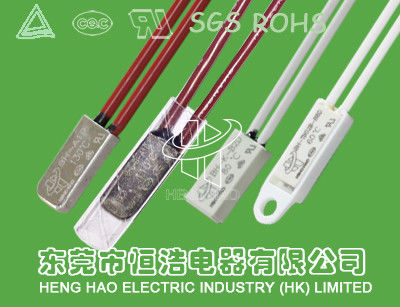

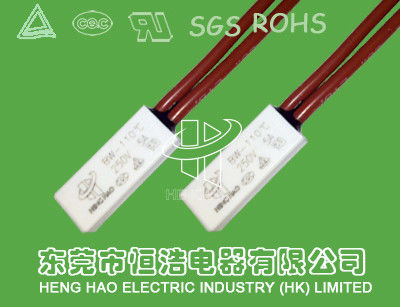

KSD9700 250V 5A रेटेड थर्मल प्रोटेक्शन स्विच BW सीरीज 40 -155℃ एक्शन प्रकार
बीडब्ल्यू श्रृंखला थर्मल रक्षक का सिद्धांत और संरचना
बीडब्ल्यू श्रृंखला थर्मल रक्षक सहायक संस्थानों के बिना, द्विधातु पट्टी की एक निश्चित ज्यामिति का उपयोग करना है, केवल द्विधातु पट्टी द्वारा हल्के हीटिंग वर्तमान की अपनी भावना, द्विधातु तत्व की स्थिति में तेजी से बदलाव, प्रत्यक्ष ड्राइव संपर्क स्वचालित काटने और प्रसंस्करण सर्किट, अति ताप संरक्षण, अधिभार संरक्षण।
बीडब्ल्यू श्रृंखला थर्मल रक्षक का अनुप्रयोग
इसका व्यापक रूप से इलेक्ट्रिक मोटर्स और विद्युत उपकरणों में उपयोग किया जाता है जैसे इलेक्ट्रिक कंबल, हॉट वॉल, वॉशर मोटर, सोयाबीन मिल्क मशीन मोटर, फैन मोटर, एयर कंडीशन मोटर, फ्रैक्शनल मोटर, डायरेक्ट करंट मोटर, एसी ब्रशलेस मोटर, वॉटर पंप, ट्रांसफार्मर, रेक्टिफायर, लाइटिंग, रिचार्जेबल बैटरी, इलेक्ट्रिक हीटिंग उपकरण आदि।
बीडब्ल्यू श्रृंखला थर्मल रक्षकविनिर्देश
1. संपर्क का प्रकार: सामान्य रूप से बंद और सामान्य रूप से खुला
2. विद्युत रेटिंग: 10A/AC120V; 8ए/एसी250वी; 10ए/एसी250वी; 16ए/एसी250वी
3. सर्किट प्रतिरोध: ≤50mΩ (प्रारंभिक मूल्य)
4. इन्सुलेशन प्रतिरोध: ≥100mΩ
5. क्रिया तापमान सीमा: 40~150℃
6. केस: मेटल केस और प्लास्टिक केस
7. जीवन: ≥10,000 बार
8. आकार:
| नमूना | एल(मिमी) | डब्ल्यू(मिमी) | हम्म) | विद्युत मूल्यांकन | लीड तार (मिमी) |
| बीडब्ल्यू धातु | 20 | 7.5 | 3.8 | 5ए/250वी;10ए/250वी | AWG#22,AWG#18 उच्च तापमान सिलिकॉन तार L1=L2=70mm, या ग्राहक की आवश्यकता के अनुसार। |
| 20 | 8.0 | 4.1 | 16ए/250वी | ||
| बीडब्ल्यू प्लास्टिक | 20 | 8.0 | 4.0 | 5ए/250वी;10ए/250वी |
9. तापमान खोलें और तापमान शीट रीसेट करें
| कोड | खुला तापमान. | तापमान रीसेट करें. | कोड | खुला तापमान. | तापमान रीसेट करें. |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
बीडब्ल्यू थर्मल रक्षक का प्रतिस्पर्धात्मक लाभ
1. छोटा आकार और आसान स्थापना
2. त्वरित द्विधातु पट्टी, तेज प्रतिक्रिया
3. जीवन काल 10,000 गुना से अधिक
4. वैक्यूम संसेचन प्रक्रिया के रिसाव को फिर से रोकना
5. सेंसटा 17 पूर्वाह्न 7 पूर्वाह्न, सेकी एसटी-22 आदि का प्रतिस्थापन।
बीडब्ल्यू सीरीज'ड्राइंग
