उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और वर्तमान: | 250V 16 ए |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला। | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान की रेंज: | 0-250℃ | ||
| प्रमुखता देना: | 250V 25A थर्मल ओवरलोड स्विच,हीटिंग उपकरण के लिए KSD तापमान रक्षक,9700k मोटर थर्मल स्विच |
||

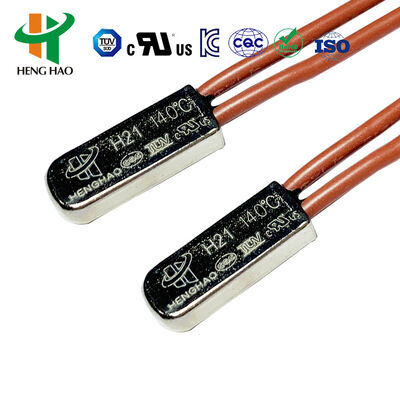

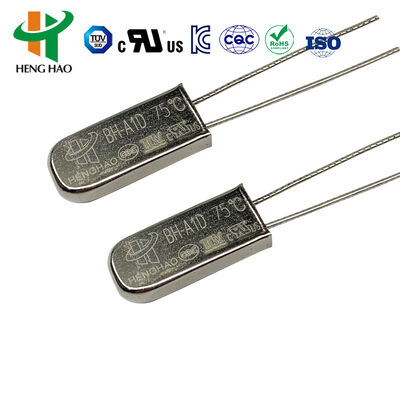

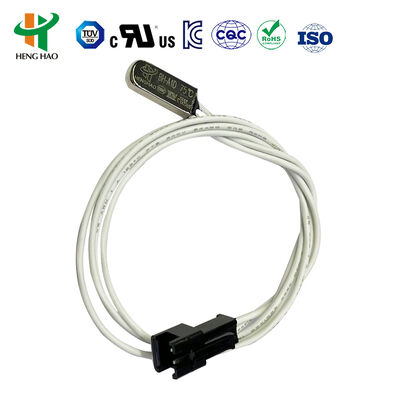

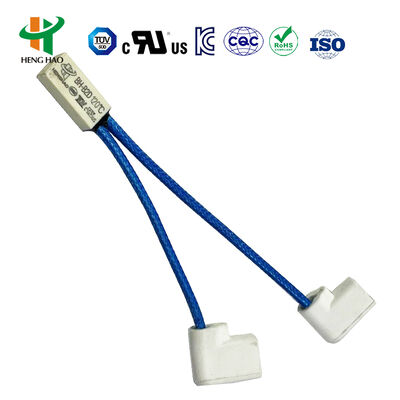

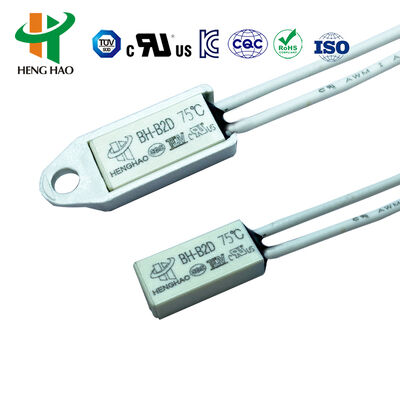

इलेक्ट्रिक हीटिंग उपकरण 9700k तापमान रक्षक के लिए 250V 25A रेटेड मोटर थर्मल ओवरलोड स्विच
बीआर हाई करंट थर्मल प्रोटेक्टर, 250V 25A
बी डब्ल्यू श्रृंखला थर्मल प्रोटेक्टर का सिद्धांत और संरचना
बी डब्ल्यू श्रृंखला थर्मल प्रोटेक्टर एक निश्चित ज्यामिति के बाइमेटेलिक स्ट्रिप का उपयोग करता है, सहायक संस्थानों के बिना, केवल बाइमेटेलिक स्ट्रिप द्वारा स्वयं हल्के हीटिंग करंट की भावना, बाइमेटेलिक तत्व की स्थिति में तेजी से परिवर्तन, संपर्क स्वचालित कटिंग और प्रोसेसिंग सर्किट का प्रत्यक्ष ड्राइव, ओवरहीट प्रोटेक्शन, ओवरलोड प्रोटेक्शन।
बी डब्ल्यू श्रृंखला थर्मल प्रोटेक्टर का अनुप्रयोग
यह इलेक्ट्रिक मोटर्स और इलेक्ट्रिकल उपकरण जैसे इलेक्ट्रिक कंबल, हॉट वॉल, वॉशर मोटर, सोयाबीन मिल्क मशीन मोटर, फैन मोटर, एयर कंडीशन मोटर, फ्रैक्शनल मोटर, डायरेक्ट करंट मोटर, एसी ब्रशलेस मोटर, वॉटर पंप, ट्रांसफार्मर, रेक्टिफायर, लाइटिंग, रिचार्जेबल बैटरी, इलेक्ट्रिक हीटिंग उपकरण आदि में व्यापक रूप से लागू होता है।
बी डब्ल्यू श्रृंखला थर्मल प्रोटेक्टर काविनिर्देश
1. संपर्क का प्रकार: सामान्य रूप से बंद और सामान्य रूप से खुला
2. इलेक्ट्रिकल रेटिंग: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. सर्किट प्रतिरोध: ≤50mΩ (प्रारंभिक मान)
4. इन्सुलेशन प्रतिरोध: ≥100mΩ
5. एक्शन तापमान रेंज: 40~150℃
6. केस: धातु केस और प्लास्टिक केस
7. जीवन: ≥10,000 बार
8. आकार:
| मॉडल | एल (मिमी) | डब्ल्यू (मिमी) | एच (मिमी) | इलेक्ट्रिकल रेटिंग | लीड वायर (मिमी) |
| बी डब्ल्यू धातु | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22,AWG#18 उच्च तापमान सिलिकॉन तार L1=L2=70mm, या ग्राहक की आवश्यकता के अनुसार। |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| बी डब्ल्यू प्लास्टिक | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. ओपन तापमान और रीसेट तापमान शीट
| कोड | ओपन टेम्प। | रीसेट टेम्प। | कोड | ओपन टेम्प। | रीसेट टेम्प। |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
बी डब्ल्यू थर्मल प्रोटेक्टर का प्रतिस्पर्धी लाभ
1. छोटा आकार और आसान स्थापना
2. तेज बाइमेटेलिक स्ट्रिप, तेज प्रतिक्रिया
3. जीवन काल 10,000 बार से अधिक
4. वैक्यूम इम्प्रिग्नेशन प्रक्रिया के रिसाव को रोकना
5. SENSATA 17AM 7AM, SEKI ST-22 आदि का रिप्लेसर।
बी डब्ल्यू श्रृंखला का ड्राइंग
