उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और वर्तमान: | 250V 16 ए |
|---|---|---|---|
| संपर्क प्रकार: | आम तौर पर बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान की रेंज: | 0-250℃ | ||
| प्रमुखता देना: | bimetal thermal fuse,bimetal thermostat switch |
||
बीआर सीरीज़ थ्री-फेज थर्मल प्रोटेक्टर विशेष रूप से थ्री-फेज मोटरों के लिए डिज़ाइन किए गए हैं। ये कॉम्पैक्ट डिवाइस उत्कृष्ट प्रदर्शन और लागत-प्रभावशीलता प्रदान करते हैं, साथ ही आसान इंस्टॉलेशन भी। ये थ्री-फेज मोटरों के लिए प्रभावी ओवरहीटिंग सुरक्षा प्रदान करते हैं। बीआर सीरीज़ में तीन स्पेसिफिकेशन्स शामिल हैं: बीआर8ए कम करंट अनुप्रयोगों के लिए, बीआर18ए मध्यम करंट के लिए, और बीआर60ए उच्च करंट आवश्यकताओं के लिए।
| बीआर8ए लो करंट | बीआर18ए मिड-करंट | बीआर60ए हाई करंट |
|---|---|---|
| रेटेड वोल्टेज: 210V / 380V आकार: 19.5x9.3x4.2mm (लीड वायर को छोड़कर) |
रेटेड वोल्टेज: 210V / 380V आकार: 22x11x5mm (लीड वायर को छोड़कर) |
रेटेड वोल्टेज: 210V / 380V आकार: 28x13x6.5mm (लीड वायर को छोड़कर) |
| डिग्री | ओपन टेम्प. | रीसेट टेम्प. | डिग्री | ओपन टेम्प. | रीसेट टेम्प. |
|---|---|---|---|---|---|
| 50°C | 50±5°C | 35±18°C | 105°C | 105±5°C | 70±15°C |
| 55°C | 55±5°C | 35±10°C | 110°C | 110±5°C | 75±15°C |
| 60°C | 60±5°C | 40±10°C | 115°C | 115±5°C | 75±15°C |
| 65°C | 65±5°C | 45±12°C | 120°C | 120±5°C | 80±15°C |
| 70°C | 70±5°C | 45±15°C | 125°C | 125±5°C | 85±15°C |
| 75°C | 75±5°C | 50±15°C | 130°C | 130±5°C | 90±15°C |
| 80°C | 80±5°C | 55±15°C | 135°C | 135±5°C | 95±15°C |
| 85°C | 85±5°C | 55±15°C | 140°C | 140±5°C | 100±15°C |
| 90°C | 90±5°C | 60±15°C | 145°C | 145±5°C | 105±15°C |
| 95°C | 95±5°C | 65±15°C | 150°C | 150±5°C | 110±15°C |
| 100°C | 100±5°C | 65±15°C | 155°C | 155±5°C | 115±15°C |
बी डब्ल्यू और बीएच सीरीज़ प्रोटेक्टर ओवर-करंट और ओवर-तापमान दोनों स्थितियों से सुरक्षा प्रदान करते हैं। वे छोटे आंतरिक प्रतिरोध के साथ मजबूती से सील किए जाते हैं, चुपचाप काम करते हैं, और स्वचालित रूप से रीसेट होते हैं। जब करंट तापमान और करंट-संवेदनशील बाईमेटल से होकर गुजरता है, तो बाईमेटल की स्थिति ओवर-तापमान या ओवर-करंट स्थितियों के जवाब में बदल जाती है, या तो सर्किट को काट देती है या चालू कर देती है। बीएच सीरीज़ प्रोटेक्टर मानक प्रोटेक्टरों की तुलना में अधिक सुरक्षित होते हैं क्योंकि वे अचानक उच्च करंट स्थितियों के तहत तापमान प्रभाव लैग को समाप्त करते हैं।
| इलेक्ट्रिकल रेटिंग | डीसी-12V मैक्स 12A; डीसी-24V मैक्स 10A; एसी-125V मैक्स 8A; एसी-250V मैक्स 16A |
|---|---|
| ओपन तापमान | (30~150)±5°C; 5°C स्टेप्स |
| रीसेट तापमान | एक्शन तापमान का 2/3 ±15°C टॉलरेंस के साथ। ग्राहक की आवश्यकताओं के अनुसार कस्टम रीसेट तापमान उपलब्ध हैं। |
| लाइफ टाइम्स | 10,000 साइकल्स |
| आकार | L15mm W7.1mm H3.8mm |
| लीड वायर | #22 3266, एंड हाफ ट्रिपिंग, लंबाई 70mm, या ग्राहक की आवश्यकताओं के अनुसार अनुकूलित |
| यूएल फाइल नंबर | E487478 |
| सीक्यूसी सर्टिफिकेट नंबर | CQC16002142880 |
| टीयूवी सर्टिफिकेट नंबर | B160592241002 |
| मॉडल | केस | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | लीड वायर |
|---|---|---|---|---|---|---|
| एच20 | प्लास्टिक | 18.5 | 8 | 4 | डीसी-12V मैक्स 12A; डीसी-24V मैक्स 10A; एसी-125V मैक्स 8A; एसी-250V मैक्स 10A | #20 3135, एंड 5mm हाफ ट्रिपिंग, लंबाई 70mm, या अनुकूलित |
| एच21 | मेटल | 18.5 | 7.3 | 3.8 | ||
| एच21 | मेटल | 20 | 8 | 4 | एसी250V 20A | #16 3135 |

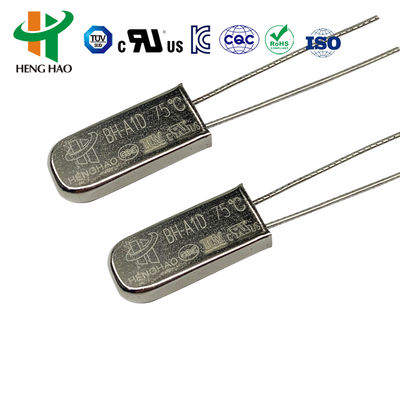

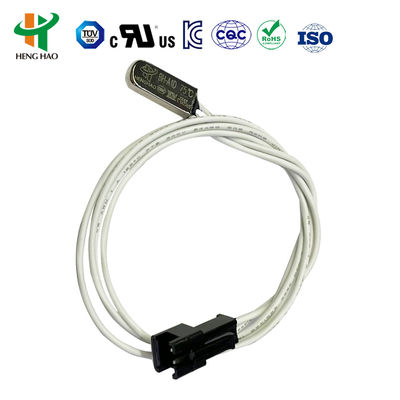

| बीएच-ए1डी | मेटल | 15 | 6.6 | 3.2 | डीसी-12V मैक्स 12A; डीसी-24V मैक्स 10A; एसी-125V मैक्स 8A; एसी-250V | #20 3135, #22 3266, #22 3135, एंड 5mm हाफ ट्रिपिंग, लंबाई 70mm, या अनुकूलित |

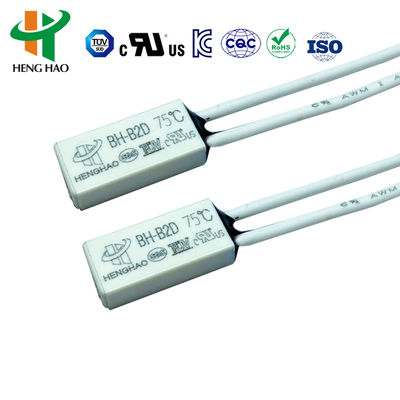

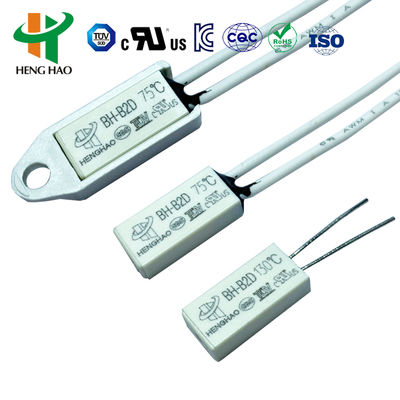

| बीएच-बी2डी | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| बीएच-टीबी02बी-बी8डी | प्लास्टिक | 15 | 5.2 | 2.4 | डीसी-12V मैक्स 4A; डीसी-24V मैक्स 3A; एसी-125V मैक्स 3A; एसी-250V मैक्स 2A | 3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप सामान्य रूप से, लंबाई 70mm या अनुकूलित |
बीएच सीरीज़ थर्मल प्रोटेक्टर प्रभावी, विश्वसनीय सुरक्षा प्रोटेक्टर और अलार्म डिवाइस के रूप में काम करते हैं। इनका व्यापक रूप से उपयोग किया जाता है:
ये प्रोटेक्टर असामान्य ऑपरेटिंग स्थितियों के कारण होने वाले ओवर-करंट और ओवर-हीटिंग से होने वाले नुकसान को रोकते हैं। 3.5MPa तक दबाव झेलने में सक्षम एनफोर्सड प्रकार प्लास्टिक कोटेड मोटरों में बिल्ट-इन इंस्टॉलेशन के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
अधिक जानकारी के लिए, यहां जाएं: बीएच सीरीज़ थर्मोस्टेट
