उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| हाई लाइट: | थर्मोस्टेट तापमान स्विच डीथर्मल रक्षक,KSD9700 तापमान स्विच नियंत्रक,250V तापमान स्विच नियंत्रक |
||

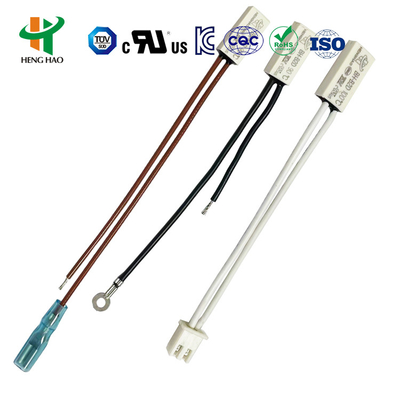

बीएच श्रृंखला थर्मोस्टेट/लघु थर्मल रक्षक/रिचार्जेबल बैटरी थर्मोस्टेट
बीएच श्रृंखला थर्मोस्टेटका सिद्धांत और संरचना
बीडब्ल्यू और बीएच श्रृंखला जो अधिक-वर्तमान और अधिक तापमान से रक्षा कर सकती है, मजबूती से सील की जाती है, छोटा आंतरिक प्रतिरोध, कोई शोर नहीं और स्वचालित रूप से रीसेट हो जाता है।जब तापमान और करंट के प्रति संवेदनशील बायमेटल के माध्यम से करंट प्रवाहित होता है, तो सर्किट को काटने या सर्किट पर स्विच करने के लिए बायमेटल की स्थिति ओवर-तापमान या ओवर-करंट द्वारा बदल दी जाएगी।बीएच सीरीज सामान्य प्रोटेक्टर्स की तुलना में अधिक सुरक्षित हैं, क्योंकि अचानक बड़े करंट की स्थिति में कोई तापमान प्रभाव अंतराल नहीं होता है।
बीएच श्रृंखला थर्मोस्टेटकी विशिष्टता
विद्युत मूल्यांकन:
| विद्युत मूल्यांकन | डीसी-12वी अधिकतम 12ए;DC-24V अधिकतम 10A;AC-125V अधिकतम 8A;AC-250V अधिकतम 16A |
| खुला तापमान | (30~150)±5°C;5°C प्रति कदम |
| तापमान रीसेट करें | ±15°C की सहनशीलता के साथ क्रिया तापमान का 2/3।ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| आकार | L15mm W7.1mm H3.8mm |
| लीड तार | #22 3266, अंत आधा ट्रिपिंग, लंबाई 70 मिमी, या ग्राहक की आवश्यकता के अनुसार |
| यूएल फाइल नं | E487478 |
| CQC प्रमाणपत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाणपत्र संख्या | बी160592241002 |
बीएच श्रृंखला थर्मल रक्षकआयाम
| नमूना | मामला | लंबाई(मिमी) | चौड़ाई(मिमी) | उच्च(मिमी) | खंड एवं वर्तमान | लीड तार |
| एच20 | प्लास्टिक | 18.5 | 8 | 4 | डीसी-12वी अधिकतम 12ए;DC-24V अधिकतम 10A;AC-125V अधिकतम 8A;AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |
| एच21 | धातु | 18.5 | 7.3 | 3.8 | ||
| एच21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | डीसी-12वी अधिकतम 12ए;DC-24V अधिकतम 10A;AC-125V अधिकतम 8A;एसी-250V |
#20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |

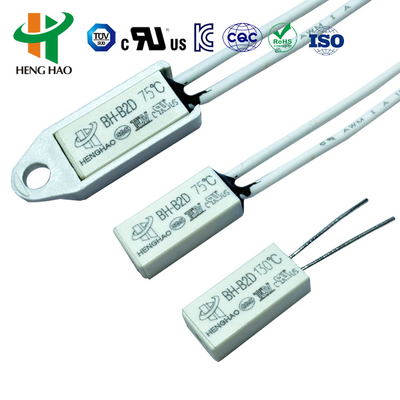

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||

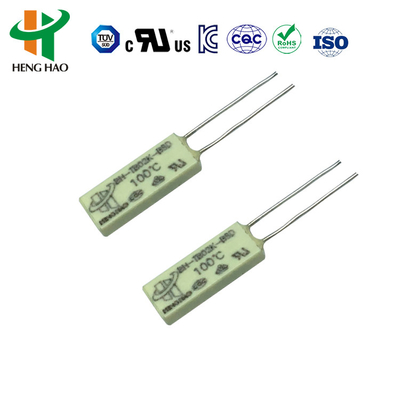

| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | डीसी-12वी अधिकतम 4ए;डीसी-24वी अधिकतम 3ए;AC-125V अधिकतम 3A;AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
बीएच श्रृंखला थर्मोस्टेटका अनुप्रयोग और निर्देश
बीएच श्रृंखला थर्मल रक्षक,प्रभावी विश्वसनीय सुरक्षा रक्षक और अलार्म डिवाइस, व्यापक रूप से विभिन्न प्रकार के 1.5 हॉर्स पावर मोटर्स में उपयोग किए जाते हैं,प्रकाश उपकरण, इन्वर्टर वेल्डिंग मशीन, स्विच पावर,रिचार्जेबल बैटरी पैक, फ्लोरोसेंट लैंप रोड़े,पोर्टेबल बिजली उपकरण, बिजली के उपकरणों और अन्य बिजली के उपकरणों को असामान्य कार्य स्थिति के कारण होने वाले ओवर-करंट और ओवर-हीटिंग से बचाने के लिए।लागू प्रकार जो 3.5MPa के दबाव का सामना कर सकते हैं, प्लास्टिक लेपित मोटर की बिल्ड-इन-इंस्टॉलेशन के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
बीडब्ल्यू श्रृंखला थर्मोस्टेट/केएसडी9700 थर्मल रक्षक/BW9700 तापमान रक्षक
H20,H21 श्रृंखला थर्मोस्टेटका सिद्धांत और संरचना
बड़े धातु आवरण के साथ H20, H21 सीरियल यूनिवर्सल और उन्नत रक्षक थर्मल प्रवाहकीय धातु आवरण, चांदी मिश्र धातु संपर्क बिंदु, प्रवाहकीय ब्रैकेट, इन्सुलेशन निर्धारण स्टैंड, निश्चित संपर्क पट्टी और गर्मी प्रतिरोध केबल के साथ वेल्डेड द्विपक्षीय भागों से बने होते हैं।असामान्य संचालन के मामले में, पर्यावरण के तापमान में निर्धारित मूल्य तक वृद्धि के साथ, द्विधातु भाग त्वरित कार्रवाई करते हैं, संपर्क बिंदु खोलते हैं, और सर्किट को डिस्कनेक्ट करते हैं।जब डिवाइस को सुरक्षित संचालन के लिए तापमान तक ठंडा किया जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाएगा और सामान्य संचालन बहाल हो जाएगा।
H20,H21श्रृंखला थर्मल रक्षककी विशिष्टता
| विद्युत मूल्यांकन | डीसी-12वी अधिकतम 12ए;DC-24V अधिकतम 10A;AC-125V अधिकतम 8A;AC-250V अधिकतम 16A |
| खुला तापमान | (30~150)±5°C;5°C प्रति कदम |
| तापमान रीसेट करें | ±15°C की सहनशीलता के साथ क्रिया तापमान का 2/3।ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| संपर्क बंद करने का प्रतिरोध: | ≤50mΩ |
| इन्सुलेशन प्रतिरोध: | ≥100mΩ |
| विद्युत शक्ति: |
|
| यूएल फाइल नं | E487478 |
| CQC प्रमाणपत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाणपत्र संख्या | बी160592241002 |
H20,H21श्रृंखला थर्मल रक्षक'एस आयाम
| नमूना | मामला | लंबाई(मिमी) | चौड़ाई(मिमी) | उच्च(मिमी) | खंड एवं वर्तमान | लीड तार |
| एच20 | प्लास्टिक | 18.5 | 8 | 4 | डीसी-12वी अधिकतम 12ए;DC-24V अधिकतम 10A;AC-125V अधिकतम 8A;AC-250V अधिकतम 10A |
#20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |
| एच21 | धातु | 18.5 | 7.3 | 3.8 | ||
| एच21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | डीसी-12वी अधिकतम 12ए;DC-24V अधिकतम 10A;AC-125V अधिकतम 8A;एसी-250V |
#20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |
| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | डीसी-12वी अधिकतम 4ए;डीसी-24वी अधिकतम 3ए;AC-125V अधिकतम 3A;AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
एच20,एच21श्रृंखला तापमान रक्षक का अनुप्रयोग
H20,H21series चार्जेबल बैटरी, गिट्टी, मसाजर, माइक्रो मोटर, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीट इलेक्ट्रिक उपकरण और उपकरण आदि पर लागू होती है।
उत्पाद UL, CQC, TUV और RoHS प्रमाणन अनुमोदन।
