उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान की रेंज: | 0-250℃ | ||
| प्रमुखता देना: | 9700 द्विधातु तापमान स्विच,16A थर्मल प्रोटेक्शन स्विच,BW9700 तापमान नियंत्रक थर्मोस्टेट |
||
BH श्रृंखला थर्मोस्टैट/लघु ताप रक्षक/रिचार्जेबल बैटरी थर्मोस्टेट
बीडब्ल्यू और बीएच श्रृंखला के रक्षक अतिप्रवाह और अति-तापमान स्थितियों के खिलाफ विश्वसनीय सुरक्षा प्रदान करते हैं। इन सील इकाइयों में कम आंतरिक प्रतिरोध होता है, चुपचाप काम करते हैं, और स्वचालित रूप से रीसेट होते हैं। जब तापमान और धारा-संवेदनशील द्विधातु के माध्यम से धारा बहती है, तो असामान्य परिस्थितियां पैदा करती हैं। BH श्रृंखला की पेशकश बढ़ाया मानक सुरक्षा कवच की तुलना में सुरक्षा, अचानक उच्च धारा घटनाओं के दौरान कोई तापमान प्रभाव देरी के साथ।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान | (30~150) ±5°C; 5°C कदम |
| तापमान रीसेट करें | कार्य तापमान के 2/3 ± 15°C सहिष्णुता के साथ। अनुकूलित रीसेट तापमान उपलब्ध है |
| जीवन चक्र | 10,000 परिचालन |
| आयाम | L15mm × W7.1mm × H3.8mm |
| सीसा का तार | #22 3266, अंत आधा ट्रिपिंग, 70 मिमी लंबाई (अनुकूलित) |
| यूएल फाइल नंबर | E487478 |
| CQC प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
| मॉडल | मामला | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | सीसा का तार |
|---|---|---|---|---|---|---|

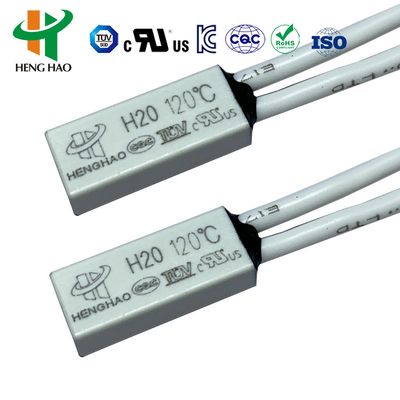

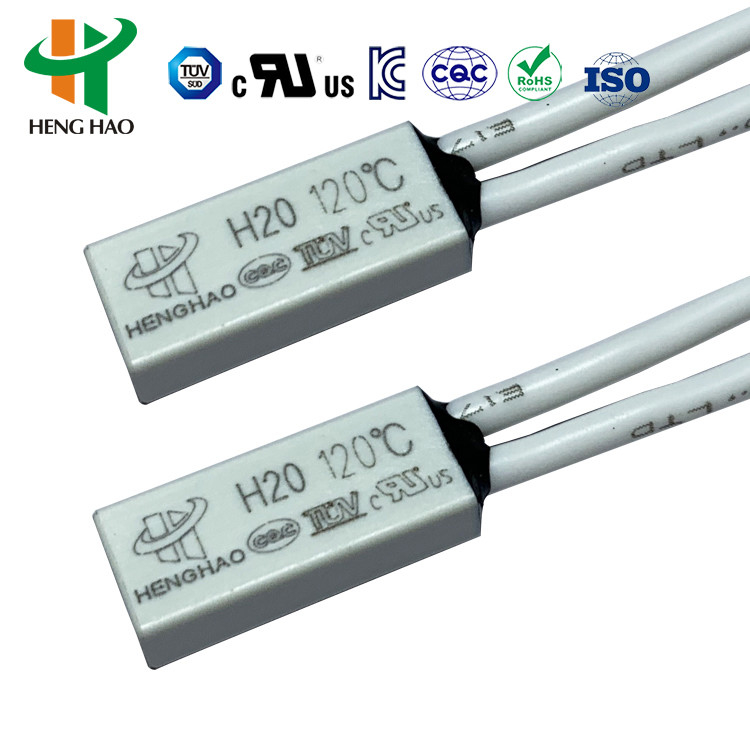

| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A | #20 3135, अंत 5 मिमी आधा ट्रिपिंग, 70 मिमी लंबाई (अनुकूलित) |
| H21 | धातु | 18.5 | 7.3 | 3.8 | - | - |
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V | #20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, 70 मिमी लंबाई (अनुकूलित) |

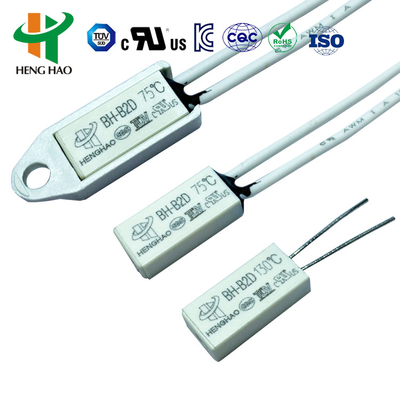

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी, 70 मिमी लंबाई (अनुकूलित) |
बीएच सीरीज़ के थर्मल प्रोटेक्टरप्रभावी हैं, विश्वसनीय सुरक्षा सुरक्षा और अलार्म उपकरणों का व्यापक रूप से उपयोग किया जाता हैः
ये सुरक्षात्मक उपकरण असामान्य परिचालन स्थितियों के कारण होने वाले ओवर-करंट और ओवर-हीटिंग से होने वाले नुकसान को रोकते हैं। 3.5 एमपीए के दबाव का सामना करने में सक्षम प्रबलित प्रकार प्लास्टिक लेपित मोटर्स में अंतर्निहित स्थापना के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
बीडब्ल्यू श्रृंखला के सार्वभौमिक और उन्नत रक्षक में बड़े धातु के आवरण होते हैं और थर्मल चालक होते हैं। धातु आवरण, चांदी मिश्र धातु संपर्क बिंदुओं के साथ द्विधातु भागों, प्रवाहकीय ब्रैकेट, इन्सुलेशन निर्धारण स्टैंड, फिक्स्ड संपर्क पट्टी, और गर्मी प्रतिरोध केबल। असामान्य संचालन के दौरान, जब पर्यावरण तापमान सेट मूल्य तक पहुँच जाता है, bimetallic भागों संपर्क खोलने और डिस्कनेक्ट करने के लिए त्वरित कार्रवाई करते हैं जब सुरक्षित परिचालन तापमान पर ठंडा किया जाता है, तो संपर्क सामान्य संचालन बहाल करने के लिए स्वचालित रूप से बंद हो जाते हैं।
| मॉडल | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
बीडब्ल्यू श्रृंखला रिचार्जेबल बैटरी, बालास्ट, मालिश मशीन, मोटर्स, ट्रांसफार्मर, विद्युत औजार, हीटिंग उपकरण और उपकरण।
| कोड | खुला तापमान | तापमान रीसेट करें | कोड | खुला तापमान | तापमान रीसेट करें |
|---|---|---|---|---|---|
| 045 | 45±4.5°C | ≥33°C | 105 | 105±5°C | 75±15°C |
| 050 | 50±5°C | ≥ 35°C | 110 | 110±5°C | 75±15°C |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15°C |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15°C |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15°C |
| 070 | 70±5°C | 50±12°C | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15°C |
| 080 | 80±5°C | 55±15°C | 140 | 140±5°C | 100±15°C |
| 085 | 85±5°C | 60±15°C | 145 | 145±5°C | 100±15°C |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15°C | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15°C |
