उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250 वी 10 ए |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान की रेंज: | 50-250 ℃ | मामला: | धातु |

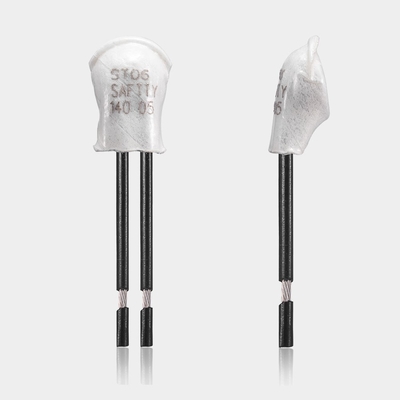

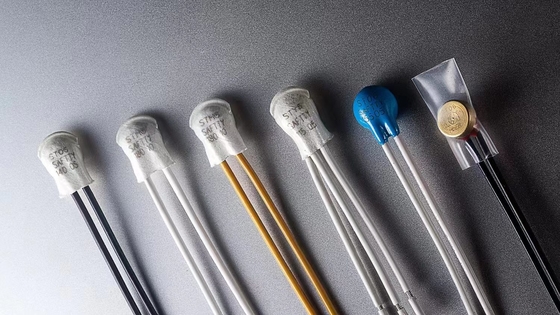

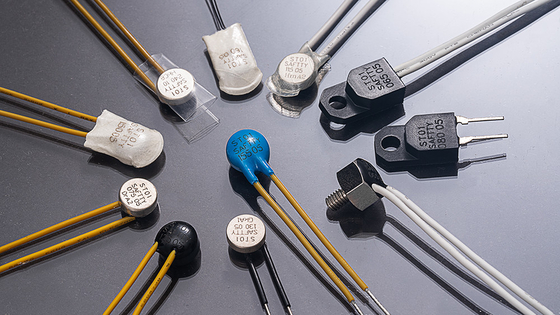

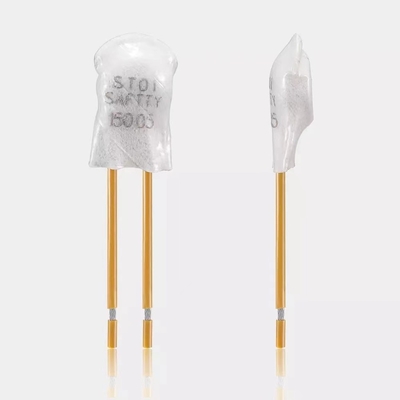

| प्रमुखता देना: | द्विधातु थर्मोस्टैट ST01,ST06 तापमान नियंत्रित स्विच,धातु के मामले थर्मोस्टेट तापमान नियंत्रित स्विच |
||
बीएच श्रृंखला थर्मोस्टेट / लघु थर्मल प्रोटेक्टर / रिचार्जेबल बैटरी थर्मोस्टेट
बी डब्ल्यू और बीएच श्रृंखला प्रोटेक्टर ओवर-करंट और ओवर-तापमान की स्थिति से सुरक्षा प्रदान करते हैं। इनमें सील निर्माण, छोटा आंतरिक प्रतिरोध, कोई शोर नहीं और स्वचालित रीसेट कार्यक्षमता होती है। जब करंट तापमान और करंट-संवेदनशील बाईमेटल से होकर गुजरता है, तो बाईमेटल की स्थिति ओवर-तापमान या ओवर-करंट की स्थिति के जवाब में बदल जाती है, या तो सर्किट को काट देती है या चालू कर देती है। बीएच श्रृंखला मानक प्रोटेक्टर की तुलना में बढ़ी हुई सुरक्षा प्रदान करती है, जिसमें अचानक उच्च वर्तमान स्थितियों के तहत कोई तापमान प्रभाव विलंब नहीं होता है।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 16A |
| ओपन तापमान | (30~150)±5°C; 5°C कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C सहनशीलता के साथ। ग्राहक की आवश्यकताओं के अनुसार कस्टम रीसेट तापमान उपलब्ध हैं। |
| जीवन काल | 10,000 चक्र |
| आकार | L15mm × W7.1mm × H3.8mm |
| लीड वायर | #22 3266, अंत आधा ट्रिपिंग, 70mm लंबाई, या ग्राहक की आवश्यकताओं के अनुसार अनुकूलित |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
| मॉडल | केस | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | लीड वायर |
|---|---|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 | 8 | 4 | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 10A | #20 3135, अंत 5mm आधा ट्रिपिंग, 70mm लंबाई, या अनुकूलित |
| H21 | धातु | 18.5 | 7.3 | 3.8 | - | - |
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V | #20 3135, #22 3266, #22 3135, अंत 5mm आधा ट्रिपिंग, 70mm लंबाई, या अनुकूलित |
| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | डीसी-12V अधिकतम 4A; डीसी-24V अधिकतम 3A; एसी-125V अधिकतम 3A; एसी-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप, 70mm लंबाई, या अनुकूलित |
बीएच श्रृंखला थर्मल प्रोटेक्टरप्रभावी, विश्वसनीय सुरक्षा प्रोटेक्टर और अलार्म उपकरण हैं जिनका व्यापक रूप से उपयोग किया जाता है:
ये प्रोटेक्टर असामान्य ऑपरेटिंग स्थितियों के कारण होने वाले ओवर-करंट और ओवर-हीटिंग से होने वाले नुकसान को रोकते हैं। 3.5MPa दबाव का सामना करने में सक्षम प्रवर्तित प्रकार प्लास्टिक कोटेड मोटरों में अंतर्निहित स्थापना के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
बी डब्ल्यू श्रृंखला थर्मोस्टेट / KSD9700 थर्मल प्रोटेक्टर / BW9700 तापमान प्रोटेक्टर

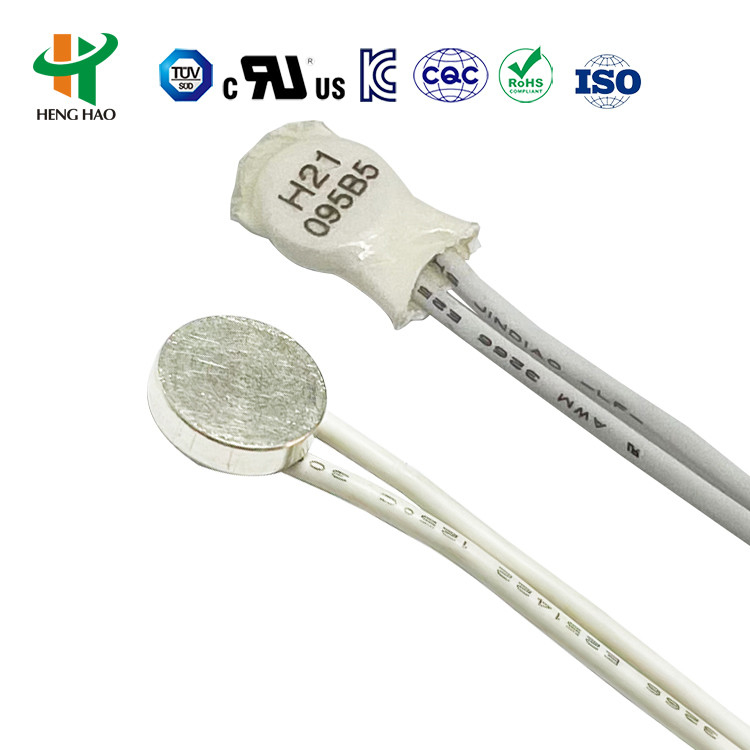

H20/H21 श्रृंखला यूनिवर्सल और उन्नत प्रोटेक्टर में बड़े धातु केसिंग होते हैं और ये थर्मल कंडक्टिव मेटल केसिंग, चांदी मिश्र धातु संपर्क बिंदुओं के साथ वेल्डेड बाईमेटेलिक पार्ट्स, कंडक्टिव ब्रैकेट, इन्सुलेशन फिक्सेशन स्टैंड, फिक्स्ड कॉन्टैक्ट स्ट्रिप्स और हीट रेजिस्टेंस केबल से बने होते हैं। असामान्य संचालन के दौरान, जब परिवेश का तापमान निर्धारित मान तक बढ़ जाता है, तो बाईमेटेलिक पार्ट्स त्वरित कार्रवाई करते हैं, संपर्क बिंदुओं को खोलते हैं और सर्किट को डिस्कनेक्ट करते हैं। जब उपकरण सुरक्षित ऑपरेटिंग तापमान तक ठंडा हो जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाते हैं और सामान्य संचालन फिर से शुरू हो जाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 16A |
| ओपन तापमान | (30~150)±5°C; 5°C कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C सहनशीलता के साथ। ग्राहक की आवश्यकताओं के अनुसार कस्टम रीसेट तापमान उपलब्ध हैं। |
| जीवन काल | 10,000 चक्र |
| संपर्क क्लोजर प्रतिरोध | ≤50mΩ |
| इन्सुलेशन प्रतिरोध | ≥100mΩ |
| विद्युत शक्ति | AC1500V/1मिनट बिना ब्रेकडाउन और फ्लैशओवर की घटनाओं के |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
H20/H21 श्रृंखला रिचार्जेबल बैटरी, बैलास्ट, मसाजर, माइक्रो मोटर, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीटिंग इलेक्ट्रिक उपकरण और उपकरणों पर लागू होती है।
