उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान की रेंज: | 0-250℃ | ||
| प्रमुखता देना: | एचसीईटी-बी थर्मल प्रोटेक्टर,एचसीईटी-ए सीरीज थर्मल प्रोटेक्टर,Kw9700 थर्मोस्टेट तापमान नियंत्रक |
||
BW और BH सीरीज प्रोटेक्टर ओवर-करंट और ओवर-टेम्परेचर से सुरक्षा प्रदान करते हैं, जिसमें मजबूत सीलिंग, छोटा आंतरिक प्रतिरोध, कोई शोर नहीं और स्वचालित रीसेट कार्यक्षमता होती है। जब करंट तापमान और करंट-संवेदनशील बाइमेटल से गुजरता है, तो ओवर-टेम्परेचर या ओवर-करंट की स्थिति के कारण बाइमेटल की स्थिति बदल जाती है, जिससे सर्किट कट जाता है या चालू हो जाता है। अचानक उच्च करंट की स्थिति में कोई तापमान प्रभाव विलंब न होने के कारण BH सीरीज सामान्य प्रोटेक्टर की तुलना में बढ़ी हुई सुरक्षा प्रदान करती है।
| इलेक्ट्रिकल रेटिंग | DC-12V मैक्स 12A; DC-24V मैक्स 10A; AC-125V मैक्स 8A; AC-250V मैक्स 16A |
|---|---|
| ओपन तापमान | (30~150)±5°C; 5°C एक स्टेप में |
| रीसेट तापमान | एक्शन तापमान का 2/3, ±15°C की सहनशीलता के साथ। ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| लाइफ टाइम्स | 10000 बार |
| आकार | L15mm W7.1mm H3.8mm |
| लीड वायर | #22 3266, एंड हाफ ट्रिपिंग, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |
| UL फाइल नंबर | E487478 |
| CQC सर्टिफिकेट नंबर | CQC16002142880 |
| TUV सर्टिफिकेट नंबर | B160592241002 |

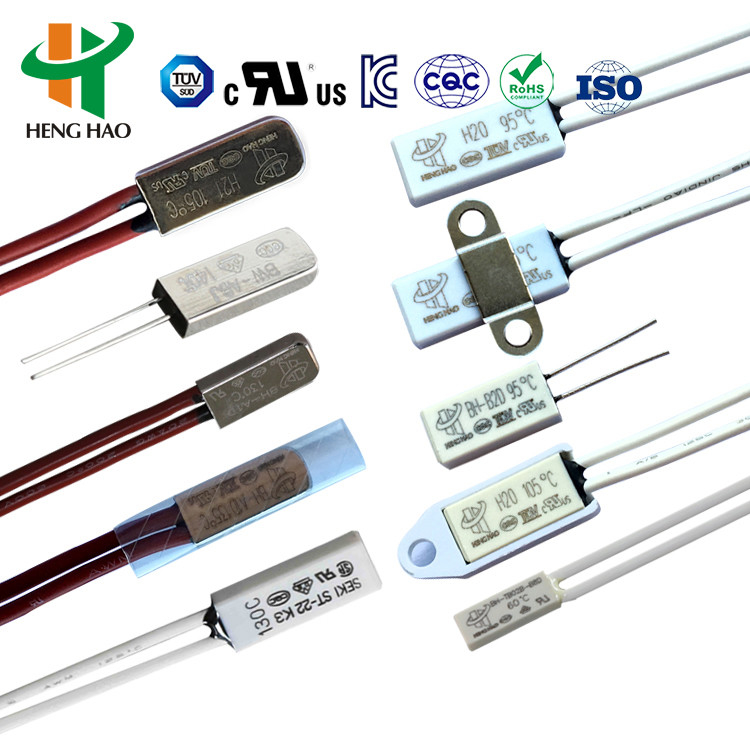

| मॉडल | केस | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | लीड वायर |
|---|---|---|---|---|---|---|

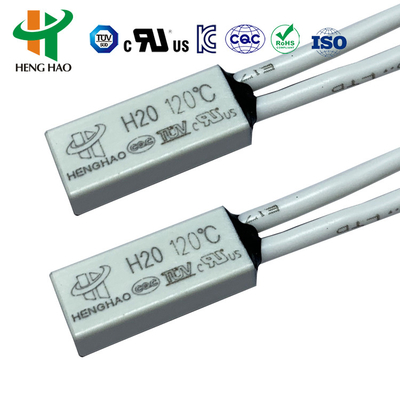

| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V मैक्स 12A; DC-24V मैक्स 10A; AC-125V मैक्स 8A; AC-250V मैक्स 10A | #20 3135, एंड 5mm हाफ ट्रिपिंग, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |
| H21 | मेटल | 18.5 | 7.3 | 3.8 | ||
| H21 | मेटल | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | मेटल | 15 | 6.6 | 3.2 | DC-12V मैक्स 12A; DC-24V मैक्स 10A; AC-125V मैक्स 8A; AC-250V | #20 3135, #22 3266, #22 3135, एंड 5mm हाफ ट्रिपिंग, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |

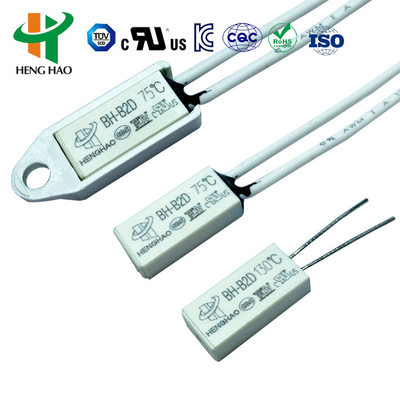

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V मैक्स 4A; DC-24V मैक्स 3A; AC-125V मैक्स 3A; AC-250V मैक्स 2A | 3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार |
BH सीरीज थर्मल प्रोटेक्टरप्रभावी, विश्वसनीय सुरक्षा प्रोटेक्टर और अलार्म डिवाइस हैं, जिनका व्यापक रूप से विभिन्न प्रकार के 1.5 हॉर्सपावर मोटर्स, लाइटिंग डिवाइस, इन्वर्टर वेल्डिंग मशीन, स्विच पावर सप्लाई, रिचार्जेबल बैटरी पैक, फ्लोरोसेंट लैंप बैलास्ट, पोर्टेबल पावर टूल्स, इलेक्ट्रिक उपकरण और अन्य इलेक्ट्रिक उपकरण में असामान्य कार्य स्थिति के कारण ओवर-करंट और ओवर-हीटिंग को रोकने के लिए उपयोग किया जाता है। 3.5MPa के दबाव का सामना करने में सक्षम एनफोर्सड प्रकार प्लास्टिक कोटेड मोटर्स की बिल्ड-इन इंस्टॉलेशन के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
BW सीरियल यूनिवर्सल और एनहांस्ड प्रोटेक्टर बड़े मेटल केसिंग के साथ थर्मल कंडक्टिव मेटल केसिंग, सिल्वर अलॉय कॉन्टैक्ट पॉइंट के साथ वेल्डेड बाइमेटेलिक पार्ट्स, कंडक्टिव ब्रैकेट, इंसुलेशन फिक्सेशन स्टैंड, फिक्स्ड कॉन्टैक्ट स्ट्रिप और हीट रेजिस्टेंस केबल से बने होते हैं। असामान्य ऑपरेशन की स्थिति में, जब पर्यावरण का तापमान निर्धारित मान तक बढ़ जाता है, तो बाइमेटेलिक पार्ट्स त्वरित कार्रवाई करते हैं, कॉन्टैक्ट पॉइंट खोलते हैं, और सर्किट को डिस्कनेक्ट करते हैं। जब डिवाइस सुरक्षित ऑपरेशन तापमान तक ठंडा हो जाता है, तो कॉन्टैक्ट पॉइंट स्वचालित रूप से बंद हो जाते हैं और सामान्य ऑपरेशन को ठीक कर देते हैं।
| मॉडल | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
BW सीरीज रिचार्जेबल बैटरी, बैलास्ट, मसाजर, मोटर्स, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीट इलेक्ट्रिक उपकरण और उपकरणों पर लागू होती है।
| कोड | ओपन तापमान | रीसेट तापमान | कोड | ओपन तापमान | रीसेट तापमान |
|---|---|---|---|---|---|
| 045 | 45±4.5°C | ≥33°C | 105 | 105±5°C | 75±15°C |
| 050 | 50±5°C | ≥35°C | 110 | 110±5°C | 75±15°C |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15°C |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15°C |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15°C |
| 070 | 70±5°C | 50±12°C | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15°C |
| 080 | 80±5°C | 55±15°C | 140 | 140±5°C | 100±15°C |
| 085 | 85±5°C | 60±15°C | 145 | 145±5°C | 100±15°C |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15°C | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15°C |
उत्पाद में UL, CQC, VDE और RoHS प्रमाणन अनुमोदन हैं।
