उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान की रेंज: | 0-250℃ | ||
| प्रमुखता देना: | TB05-BB5D तापमान नियंत्रक,TB11-BB5D द्विधातु थर्मोस्टेट,100000 चक्र द्विधातु थर्मोस्टेट |
||
BH श्रृंखला थर्मोस्टैट/लघु ताप रक्षक/रिचार्जेबल बैटरी थर्मोस्टेट
बीडब्ल्यू और बीएच श्रृंखला के रक्षक ओवर-करंट और ओवर-तापमान स्थितियों के खिलाफ सुरक्षा प्रदान करते हैं। वे दृढ़ता से सील होते हैं, छोटे आंतरिक प्रतिरोध की विशेषता रखते हैं, चुपचाप काम करते हैं और स्वचालित रूप से रीसेट करते हैं.जब तापमान और धारा-संवेदनशील द्विधातु के माध्यम से वर्तमान गुजरता है, तो अति-तापमान या अति-वर्तमान स्थितियों के कारण द्विधातु की स्थिति बदल जाती है,या तो काटने या सर्किट पर स्विचिंगबीएच श्रृंखला के रक्षक सामान्य रक्षक से अधिक सुरक्षित हैं क्योंकि अचानक उच्च धारा की स्थिति में कोई तापमान प्रभाव देरी नहीं होती है।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | कार्य तापमान के 2/3 ± 15°C की सहिष्णुता के साथ। ग्राहक की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| आकार | L15 मिमी W7.1 मिमी H3.8 मिमी |
| सीसा का तार | #22 3266, अंत आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |
| यूएल फाइल नं. | E487478 |
| CQC प्रमाण पत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाण पत्र संख्या | B160592241002 |
| मॉडल | मामला | लंबाई ((मिमी) | चौड़ाई ((मिमी) | ऊँचाई ((मिमी) | वोल्टेज और करंट | सीसा का तार |
|---|---|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A | #20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |

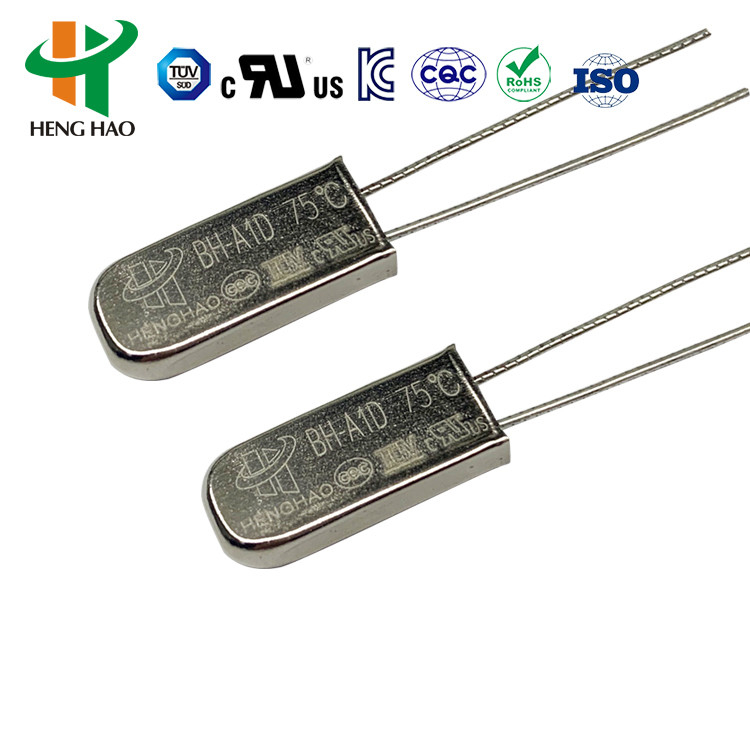

| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V | #20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी है, या ग्राहक की आवश्यकता के अनुसार |

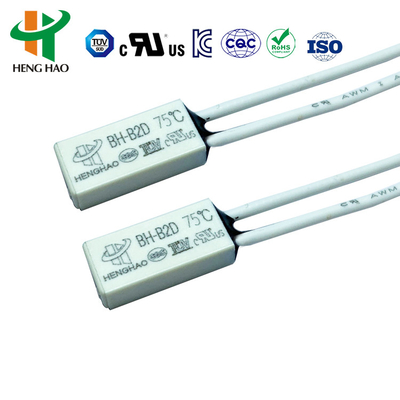

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार है |
बीएच सीरीज़ के थर्मल प्रोटेक्टरप्रभावी, विश्वसनीय सुरक्षा रक्षक और अलार्म उपकरण हैं जिनका व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है जिनमें निम्न शामिल हैंः
ये रक्षक असामान्य कार्य परिस्थितियों के कारण ओवर-करंट और ओवर-हीटिंग से क्षति को रोकते हैं।5MPa प्लास्टिक लेपित मोटर्स में निर्मित स्थापना के लिए उपयुक्त हैं.
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
बीडब्ल्यू श्रृंखला के सार्वभौमिक और उन्नत रक्षक में बड़े धातु के आवरण होते हैं और वे थर्मल चालक धातु के आवरण से बने होते हैं, चांदी के मिश्र धातु के संपर्क बिंदुओं के साथ वेल्डेड द्विधातु भाग,प्रवाहकीय ब्रैकेट, अछूता निर्धारण स्टैंड, स्थिर संपर्क पट्टियाँ, और गर्मी प्रतिरोध केबल। असामान्य संचालन के दौरान जब पर्यावरण का तापमान सेट मूल्य तक बढ़ जाता है,द्विधातु भागों तेजी से कार्रवाई करते हैं, संपर्क बिंदुओं को खोलें, और सर्किट को डिस्कनेक्ट करें। जब डिवाइस सुरक्षित ऑपरेटिंग तापमान तक ठंडा हो जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाते हैं और सामान्य संचालन फिर से शुरू हो जाता है।
| मॉडल | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
बीडब्ल्यू श्रृंखला रिचार्जेबल बैटरी, बालास्ट, मालिश मशीन, मोटर, ट्रांसफार्मर, विद्युत उपकरण, ताप विद्युत उपकरण और उपकरणों पर लागू होती है।
| कोड | खुला तापमान | तापमान रीसेट करें | कोड | खुला तापमान | तापमान रीसेट करें |
|---|---|---|---|---|---|
| 045 | 45±4.5°C | ≥33°C | 105 | 105±5°C | 75±15°C |
| 050 | 50±5°C | ≥ 35°C | 110 | 110±5°C | 75±15°C |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15°C |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15°C |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15°C |
| 070 | 70±5°C | 50±12°C | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15°C |
| 080 | 80±5°C | 55±15°C | 140 | 140±5°C | 100±15°C |
| 085 | 85±5°C | 60±15°C | 145 | 145±5°C | 100±15°C |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15°C | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15°C |
