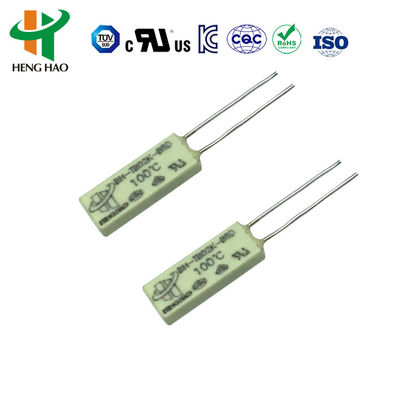

उत्पाद विवरण:
|
| जीवन चक्र: | 10000 | वोल्टेज और वर्तमान: | 250V 16 ए |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला। | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान की रेंज: | 50-150 ℃ | मामला: | बड़ा धातु आवरण |
| प्रमुखता देना: | ST-22 तापमान स्विच,KW9700 थर्मल संरक्षक,थर्मल फ्यूज ऑटो रीसेट करें |
||
H20 और H21 श्रृंखला के यूनिवर्सल और एन्हांस्ड प्रोटेक्टर में थर्मल कंडक्टिव मेटल केसिंग, सिल्वर अलॉय संपर्क बिंदुओं के साथ वेल्डेड बाइमेटेलिक पार्ट्स, कंडक्टिव ब्रैकेट, इंसुलेशन फिक्सेशन स्टैंड, फिक्स्ड कॉन्टैक्ट स्ट्रिप और हीट रेजिस्टेंस केबल शामिल हैं। असामान्य संचालन की स्थिति में, जब परिवेश का तापमान निर्धारित मान तक बढ़ जाता है, तो बाइमेटेलिक पार्ट्स संपर्क बिंदु को खोलने और सर्किट को डिस्कनेक्ट करने के लिए त्वरित क्रिया करते हैं। जब सुरक्षित ऑपरेटिंग तापमान पर ठंडा किया जाता है, तो संपर्क बिंदु स्वचालित रूप से सामान्य संचालन को बहाल करने के लिए बंद हो जाता है।
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
|---|---|
| खुला तापमान | (30~150)±5°C; 5°C एक कदम |
| रीसेट तापमान | ±15°C की सहनशीलता के साथ क्रिया तापमान का 2/3। अनुरोध पर कस्टम रीसेट तापमान उपलब्ध हैं। |
| जीवनकाल | 10,000 चक्र |
| संपर्क बंद प्रतिरोध | ≤50mΩ |
| इंसुलेशन प्रतिरोध | ≥100mΩ |
| विद्युत शक्ति | AC1500V/1min ब्रेक डाउन और फ्लैशओवर की घटनाओं से मुक्त |
| मॉडल | केस | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | लीड वायर |
|---|---|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A | #20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी (अनुकूलन योग्य) |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V | #20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी (अनुकूलन योग्य) |
| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप, लंबाई 70 मिमी (अनुकूलन योग्य) |
H20/H21 श्रृंखला इसके लिए उपयुक्त है:
तापमान संवेदी घटक बाइमेटेलिक स्ट्रिप से बने होते हैं। जब तापमान क्रिया सीमा तक पहुँच जाता है, तो यह जल्दी से डिस्कनेक्ट हो जाता है। जब तापमान एक निश्चित बिंदु तक गिर जाता है, तो संपर्क बिंदु तब तक रीसेट नहीं हो सकता जब तक कि सर्किट को रीसेट बटन दबाकर फिर से कनेक्ट नहीं किया जाता है।
उत्पाद में UL, CQC, TUV और RoHS प्रमाणन अनुमोदन है।
