उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और वर्तमान: | 250V 16 ए |
|---|---|---|---|
| संपर्क प्रकार: | आम तौर पर बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैनुअल रीसेट |
| तापमान की रेंज: | 0-250℃ | मामला: | एक प्रकार का प्लास्टिक |
| प्रमुखता देना: | 9700K थर्मोस्टैट थर्मल फ्यूज,KSD9700 थर्मोस्टैट थर्मल फ्यूज,KW9700 थर्मोस्टैट थर्मल फ्यूज |
||
बीडब्ल्यू और बीएच श्रृंखला के थर्मल फ्यूज ओवर-करंट और ओवर-टेम्परेचर स्थितियों के खिलाफ विश्वसनीय सुरक्षा प्रदान करते हैं। इन सील इकाइयों में कम आंतरिक प्रतिरोध होता है, चुपचाप काम करते हैं,और स्वचालित रूप से रीसेटतापमान-संवेदनशील द्विधातु घटक या तो सर्किट को काटने या पुनर्स्थापित करने के लिए स्थिति बदलकर असामान्य परिस्थितियों का जवाब देते हैं।
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
|---|---|
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | ±15°C की सहिष्णुता के साथ कार्य तापमान के 2/3। अनुकूलित रीसेट तापमान उपलब्ध हैं। |
| जीवन काल | 10000 चक्र |
| आकार | L15 मिमी W7.1 मिमी H3.8 मिमी |
| सीसा का तार | #22 3266, अंत आधा ट्रिपिंग, लंबाई 70 मिमी है (अनुकूलित) |
| प्रमाणपत्र | यूएल फाइल नं.: E487478 CQC प्रमाण पत्र संख्याः CQC16002142880 टीयूवी प्रमाण पत्र संख्याः बी160592241002 |

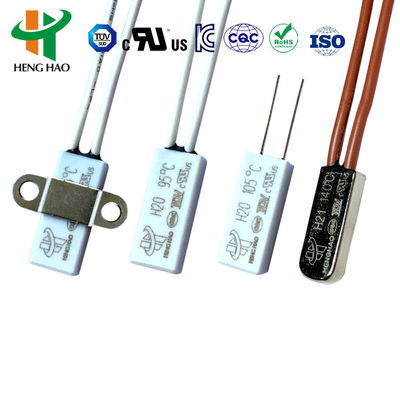

| मॉडल | मामला | आयाम (मिमी) | वोल्टेज और करंट | सीसा का तार |
|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 × 8 × 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A | #20 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी (अनुकूलित) |
| H21 | धातु | 18.5 × 7.3 × 38 | AC250V 20A | #16 3135 |

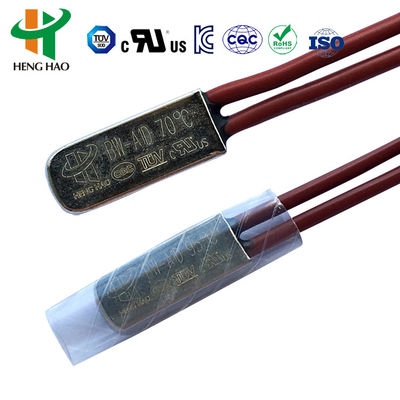

| BH-A1D | धातु | 15 × 6.6 × 32 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V | #20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, लंबाई 70 मिमी (अनुकूलित) |
| BH-B2D | प्लास्टिक | 15 × 7.1 × 38 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 × 5.2 × 24 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल पट्टी, लंबाई 70 मिमी (अनुकूलित) |
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
BH श्रृंखला के थर्मल प्रोटेक्टर प्रभावी सुरक्षा उपकरणों के रूप में कार्य करते हैंः
प्रबलित प्रकार (3.5 एमपीए दबाव रेटिंग) प्लास्टिक-लेपित मोटर प्रतिष्ठानों के लिए उपयुक्त हैं।
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
|---|---|
| खुला तापमान | (30~150) ±5°C; 5°C एक कदम |
| तापमान रीसेट करें | कार्य तापमान के 2/3 ± 15°C की सहिष्णुता के साथ |
| जीवन काल | 10000 चक्र |
| संपर्क बंद करने का प्रतिरोध | ≤50mΩ |
| इन्सुलेशन प्रतिरोध | ≥100mΩ |
| विद्युत शक्ति | AC1500V/1min (बिना ब्रेकडाउन या फ्लैशओवर के) |
इस उत्पाद में UL, CQC, TUV और RoHS प्रमाणपत्र हैं।
