250V 10A द्विधातु थर्मोस्टेट तापमान नियंत्रण 17AM033A5 17AM036A5 17AM0378A3

250V 10A द्विधातु थर्मोस्टेट तापमान नियंत्रण 17AM033A5 17AM036A5 17AM0378A3

1. 17AMH थर्मोस्टैट का सिद्धांत और संरचना
2. BH-B2D BH-A1D.pdf

17AM कॉम्पैक्ट डिजाइन के साथ एक अति-वर्तमान थर्मल प्रोटेक्टर है, त्वरित और सटीक कार्रवाई, हम ग्राहकों की आवश्यकताओं के अनुसार विभिन्न प्रकार के लीड को निविट कर सकते हैं।

2. 17AM थर्मल प्रोटेक्टर की विशिष्टता
   1. विद्युत रेटिंग और करंटः AC-125V 15A; AC-250V 10A, DC-16V 20A
   2. संपर्क जीवन चक्रः AC-125V 15A, AC-250V 10A 10,000 से अधिक चक्र; AC-125V 5A 100,000 से अधिक चक्र
   3. परिचालन तापमान सीमाः 50-180°C
   4. तापमान सहिष्णुताः ±2°C±3°C±5°C
   5. रीसेट तापमानः 10 ~ 45 डिग्री में बंद तापमान में गिरावट।
   6. कार्य समयः 10000 से अधिक बार
   7. कोड प्रणाली

17AM XXX ए / बी 5 A, B, C, D...........Z

(17AMH): उत्पाद श्रृंखलाओं की संख्या

(XXX): °C में ट्रिप ऑफ तापमान कोड

(A / B): A: एक ही दिशा में टर्मिनल / B: विपरीत दिशा में टर्मिनल

(5): OFF तापमान सहिष्णुता कोड

(A, B, C, D...........Z): विभिन्न प्रकार के कनेक्टिंग वायर

1. °C में ट्रिप ऑफ तापमान कोड

थर्मल सुरक्षा स्विच आमतौर पर ए/सी कंप्रेसर के आवास पर स्थित होता है।आंतरिक घर्षण के कारण कंप्रेसर क्षति (अति गर्मी) को रोकने के लिए प्रयोग किया जाता हैयह स्विच कंप्रेसर के मामले के तापमान का पता लगाता है और एक बार इस मामले का तापमान एक पूर्व निर्धारित आंकड़े तक पहुँच जाता है, तो कंप्रेसर के लिए विद्युत सर्किट।

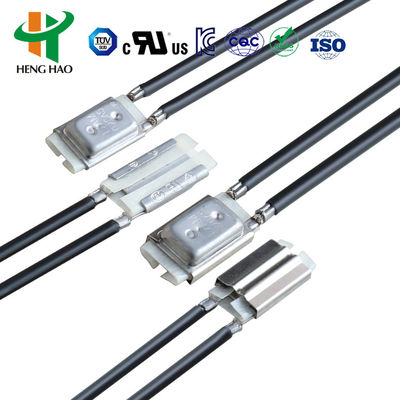

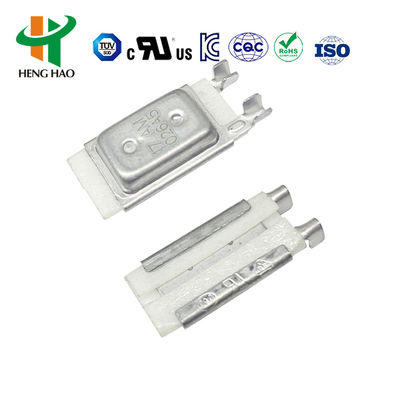

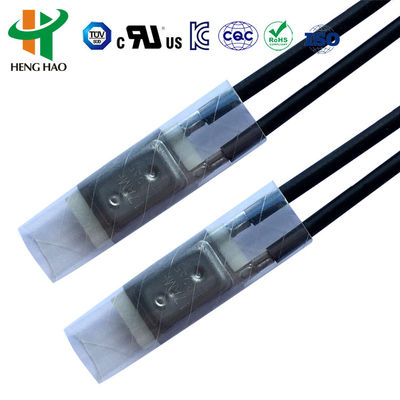

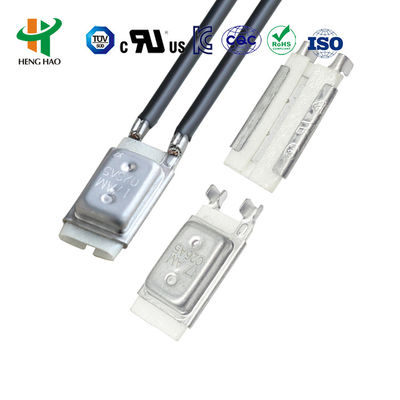

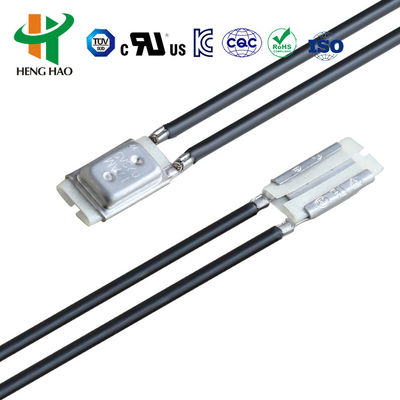

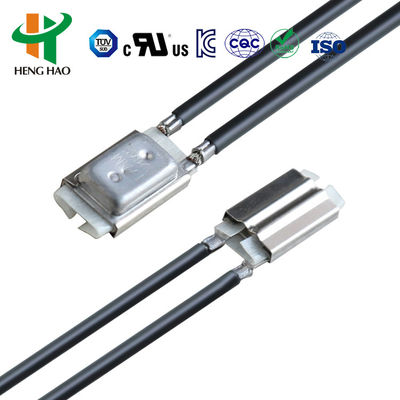

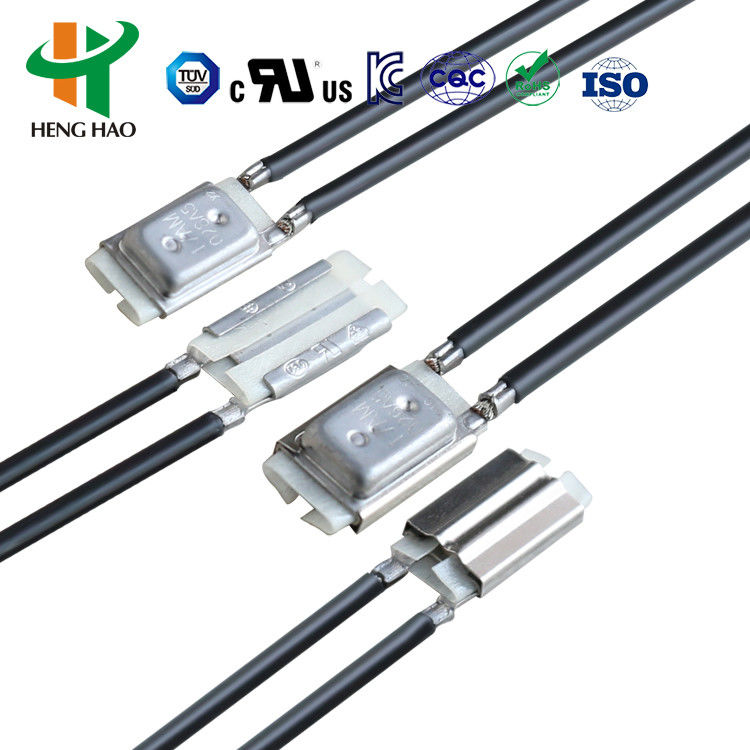

1. उत्पाद चित्र

3. 17AM तापमान रक्षक आवेदन

सभी प्रकार के मोटर, फ्लोरोसेंट लैंप, ट्रांसफार्मर, लैमिनेटर, लैंप और प्रकाश व्यवस्था, ट्रांसफार्मर, कवर सीलिंग मशीन और विभिन्न घरेलू उपकरणों के लिए टिप्पणीकर्ता

4. 17AM थर्मोस्टैट्स ए/°सी और ए/टी ग्राफः

4. 17AMH थर्मल प्रोटेक्टर / 17AMH थर्मोस्टैट / 17AMH तापमान प्रोटेक्टर / KLIXON 17AM थर्मल प्रोटेक्टर के बजाय

5. 17AMH थर्मोस्टैटसिद्धांत और संरचना

4. 17AMएक कॉम्पैक्ट डिजाइन के साथ एक अति-वर्तमान थर्मल प्रोटेक्टर है, त्वरित और सटीक कार्रवाई, हम ग्राहकों की आवश्यकताओं के अनुसार विभिन्न प्रकार के लीड को रिविट कर सकते हैं।

   2. 17AM थर्मल प्रोटेक्टर

   2.1विद्युत रेटिंग और करंटः AC-125V 15A; AC-250V 10A, DC-16V 20A

   2.2संपर्क जीवन चक्रः एसी-125 वी 15 ए, एसी-250 वी 10 ए 10,000 से अधिक चक्र; एसी-125 वी 5 ए 100,000 से अधिक चक्र

   2.3परिचालन तापमान सीमाः 50-180°C

   2.4तापमान सहिष्णुताः ±2°C±3°C±5°C

   2.5. तापमान रीसेट करें: 10 ~ 45 डिग्री में बंद तापमान में गिरावट।

   2.6कार्य समयः 10000 से अधिक बार

   2.7. कोड प्रणाली

   17AM XXX ए / बी 5 A, B, C, D...........Z

   (17AMH): उत्पाद श्रृंखलाओं की संख्या

   (XXX): °C में ट्रिप ऑफ तापमान कोड

   (A / B): A: एक ही दिशा में टर्मिनल / B: विपरीत दिशा में टर्मिनल

   (5): OFF तापमान सहिष्णुता कोड

   (A, B, C, D...........Z): विभिन्न प्रकार के कनेक्टिंग वायर

   2.8°C में ट्रिप ऑफ तापमान कोड

   °C	कोड	°C	कोड	°C	कोड	°C	कोड
   55°C	018	90°C	025	125°C	032	160°C	039
   60°C	019	95°C	026	130°C	033	165°C	040
   65°C	020	100°C	027	135°C	034	170°C	041
   70°C	021	105°C	028	140°C	035	175°C	042
   75°C	022	110°C	029	145°C	036	180°C	043
   80°C	023	115°C	030	150°C	037
   85°C	024	120°C	031	155°C	038
