उत्पाद विवरण:
|
| जीवन चक्र: | 10000 चक्र | वोल्टेज और करंट: | 250V 2A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान की रेंज: | 30-150℃ | मामला: | प्लास्टिक |
| प्रमुखता देना: | BW-DCM तापमान नियंत्रित स्विच,बीडब्ल्यू-डीसीपी थर्मल फ्यूज बिमेटलिक थर्मोस्टैट,ऑटो रीसेट थर्मल फ्यूज द्विधातु थर्मोस्टेट |
||

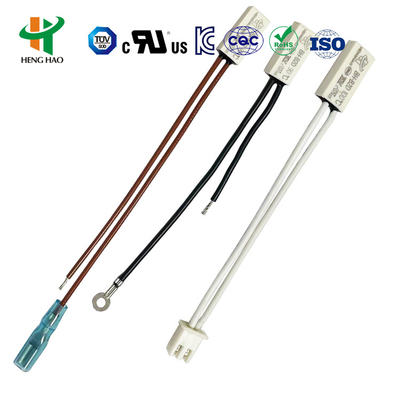

बीएच श्रृंखला थर्मोस्टेट / लघु थर्मल प्रोटेक्टर / रिचार्जेबल बैटरी थर्मोस्टेट
अधिक जानकारी के लिए हमारी वेबसाइट पर जाएं: www.thermostat-cn.com
बी डब्ल्यू और बीएच श्रृंखला प्रोटेक्टर ओवर-करंट और ओवर-तापमान की स्थिति के खिलाफ विश्वसनीय सुरक्षा प्रदान करते हैं। इन सील किए गए यूनिट्स में कम आंतरिक प्रतिरोध, कोई शोर ऑपरेशन और स्वचालित रीसेट कार्यक्षमता होती है।
जब करंट तापमान और करंट-संवेदनशील बाइमेटल से गुजरता है, तो बाइमेटल की स्थिति ओवर-तापमान या ओवर-करंट की स्थिति के जवाब में बदल जाती है, या तो सर्किट को काट देती है या चालू कर देती है। बीएच श्रृंखला प्रोटेक्टर मानक प्रोटेक्टर की तुलना में बढ़ी हुई सुरक्षा प्रदान करते हैं, क्योंकि वे अचानक उच्च-करंट की स्थिति के दौरान तापमान प्रभाव विलंब को समाप्त करते हैं।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 16A |
| ओपन तापमान | (30~150)±5°C; 5°C कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C सहनशीलता के साथ। ग्राहक की आवश्यकताओं के अनुसार कस्टम रीसेट तापमान उपलब्ध हैं। |
| जीवन काल | 10,000 चक्र |
| आकार | L15mm × W7.1mm × H3.8mm |
| लीड वायर | #22 3266, अंत आधा ट्रिपिंग, 70mm लंबाई (कस्टम लंबाई उपलब्ध) |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाणपत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाणपत्र संख्या | B160592241002 |
| मॉडल | केस | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | लीड वायर |
|---|---|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 | 8 | 4 | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 10A | #20 3135, अंत 5mm आधा ट्रिपिंग, 70mm लंबाई (कस्टम उपलब्ध) |
| H21 | धातु | 18.5 | 7.3 | 3.8 | - | - |
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V | #20 3135, #22 3266, #22 3135, अंत 5mm आधा ट्रिपिंग, 70mm लंबाई (कस्टम उपलब्ध) |
| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | डीसी-12V अधिकतम 4A; डीसी-24V अधिकतम 3A; एसी-125V अधिकतम 3A; एसी-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप, 70mm लंबाई (कस्टम उपलब्ध) |
बीएच श्रृंखला थर्मल प्रोटेक्टर प्रभावी और विश्वसनीय सुरक्षा सुरक्षा और अलार्म उपकरण के रूप में काम करते हैं, जिनका व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है, जिनमें शामिल हैं:
ये प्रोटेक्टर असामान्य ऑपरेटिंग स्थितियों के कारण ओवर-करंट और ओवर-हीटिंग से होने वाले नुकसान को रोकते हैं। 3.5MPa तक के दबाव का सामना करने में सक्षम एनफोर्सड प्रकार प्लास्टिक कोटेड मोटरों में बिल्ट-इन इंस्टॉलेशन के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
H20 और H21 श्रृंखला यूनिवर्सल और एन्हांस्ड प्रोटेक्टर में बड़े धातु केसिंग होते हैं और ये थर्मल कंडक्टिव मेटल केसिंग, सिल्वर अलॉय कॉन्टैक्ट पॉइंट्स के साथ वेल्डेड बाइमेटेलिक पार्ट्स, कंडक्टिव ब्रैकेट, इंसुलेशन फिक्सेशन स्टैंड, फिक्स्ड कॉन्टैक्ट स्ट्रिप्स और हीट रेजिस्टेंस केबल से बने होते हैं।
असामान्य ऑपरेशन के दौरान, जैसे ही परिवेश का तापमान निर्धारित मान तक बढ़ता है, बाइमेटेलिक घटक त्वरित कार्रवाई करते हैं, कॉन्टैक्ट पॉइंट्स खोलते हैं और सर्किट को डिस्कनेक्ट करते हैं। जब डिवाइस सुरक्षित ऑपरेटिंग तापमान तक ठंडा हो जाता है, तो कॉन्टैक्ट पॉइंट्स स्वचालित रूप से बंद हो जाते हैं और सामान्य ऑपरेशन फिर से शुरू हो जाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 16A |
| ओपन तापमान | (30~150)±5°C; 5°C कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C सहनशीलता के साथ। ग्राहक की आवश्यकताओं के अनुसार कस्टम रीसेट तापमान उपलब्ध हैं। |
| जीवन काल | 10,000 चक्र |
| संपर्क क्लोजर प्रतिरोध | ≤50mΩ |
| इन्सुलेशन प्रतिरोध | ≥100mΩ |
| इलेक्ट्रिक स्ट्रेंथ | AC1500V/1मिनट बिना ब्रेकडाउन और फ्लैशओवर की घटनाओं के |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाणपत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाणपत्र संख्या | B160592241002 |
H20 और H21 श्रृंखला प्रोटेक्टर विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें शामिल हैं:
