उत्पाद विवरण:
|
| जीवन चक्र: | 10000 चक्र | वोल्टेज और करंट: | 250V 2A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान की रेंज: | 30-150℃ | मामला: | प्लास्टिक |
| प्रमुखता देना: | बीडब्ल्यू-डीसीपी द्विधातु थर्मोस्टेट,BW-ECP थर्मल ओवरलोड प्रोटेक्टर स्विच,BW-BCM थर्मल ओवरलोड प्रोटेक्टर स्विच |
||

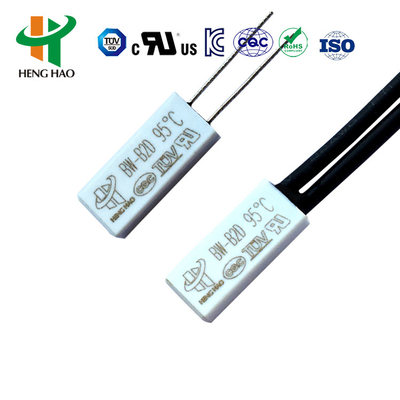

बीडब्ल्यू और बीएच श्रृंखला के थर्मोस्टैट अतिप्रवाह और अतितापमान की स्थिति के खिलाफ सुरक्षा प्रदान करते हैं। वे सील निर्माण, छोटे आंतरिक प्रतिरोध, कोई शोर संचालन,और स्वचालित रीसेट कार्यक्षमताजब तापमान और धारा-संवेदनशील द्विधातु तत्व के माध्यम से धारा बहती है, तो द्विधातु अत्यधिक तापमान या अत्यधिक धारा की स्थिति के कारण स्थिति बदलती है,या तो काटने या सर्किट पर स्विचिंगबीएच सीरीज के रक्षक मानक रक्षक की तुलना में बेहतर सुरक्षा प्रदान करते हैं, क्योंकि वे अचानक उच्च धारा की स्थिति में तापमान प्रभाव देरी को समाप्त करते हैं।
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
|---|---|
| खुला तापमान | (30~150) ±5°C; 5°C की वृद्धि |
| तापमान रीसेट करें | ± 15°C सहिष्णुता के साथ कार्य तापमान के 2/3। ग्राहक आवश्यकताओं के अनुसार अनुकूलित रीसेट तापमान उपलब्ध है। |
| जीवन चक्र | 10,000 परिचालन |
| आयाम | L15mm × W7.1mm × H3.8mm |
| सीसा का तार | # 22 3266, अंत आधा ट्रिपिंग, 70 मिमी लंबाई, या ग्राहक आवश्यकताओं के अनुसार अनुकूलित |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाणपत्र | CQC16002142880 |
| टीयूवी प्रमाणपत्र | B160592241002 |
| मॉडल | मामला | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | सीसा का तार |
|---|---|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 | 8 | 4 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 10A | #20 3135, अंत 5 मिमी आधा ट्रिपिंग, 70 मिमी लंबाई, या अनुकूलित |
| H21 | धातु | 18.5 | 7.3 | 3.8 | - | - |
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | धातु | 15 | 6.6 | 3.2 | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V | #20 3135, #22 3266, #22 3135, अंत 5 मिमी आधा ट्रिपिंग, 70 मिमी लंबाई, या अनुकूलित |
| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | DC-12V अधिकतम 4A; DC-24V अधिकतम 3A; AC-125V अधिकतम 3A; AC-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकेल पट्टी, 70 मिमी लंबाई या अनुकूलित |
बीएच श्रृंखला के थर्मल प्रोटेक्टर प्रभावी और विश्वसनीय सुरक्षा सुरक्षा और अलार्म उपकरणों के रूप में कार्य करते हैं। उनका व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है जिनमें 1.5 हॉर्स पावर मोटर, प्रकाश उपकरणों,इन्वर्टर वेल्डिंग मशीनें, स्विच बिजली की आपूर्ति, रिचार्जेबल बैटरी पैक, फ्लोरोसेंट लैंप बालास्ट, पोर्टेबल बिजली उपकरण, विद्युत उपकरण,और अन्य विद्युत उपकरण असामान्य परिचालन स्थितियों के कारण ओवर करंट और ओवर हीटिंग को रोकने के लिए3.5 एमपीए तक के दबावों का सामना करने में सक्षम प्रबलित प्रकार प्लास्टिक लेपित मोटर्स में अंतर्निहित स्थापना के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
H20 और H21 श्रृंखला के सार्वभौमिक और उन्नत रक्षक में बड़े धातु के आवरण होते हैं और थर्मल कंडक्टिव धातु के आवरण, चांदी मिश्र धातु संपर्क बिंदुओं के साथ वेल्डेड द्विधातु भागों से बने होते हैं,प्रवाहकीय ब्रैकेट, इन्सुलेशन फिक्सेशन स्टैंड, फिक्स्ड संपर्क स्ट्रिप्स, और गर्मी प्रतिरोध केबल। असामान्य संचालन के दौरान जब पर्यावरण तापमान सेट मूल्य तक बढ़ जाता है,द्विधातु घटकों तेजी से कार्रवाई करते हैं, संपर्क बिंदुओं को खोलना और सर्किट को डिस्कनेक्ट करना। जब उपकरण सुरक्षित संचालन तापमान तक ठंडा हो जाता है, तो संपर्क बिंदु स्वचालित रूप से बंद हो जाते हैं और सामान्य संचालन फिर से शुरू हो जाता है।
| विद्युत रेटिंग | DC-12V अधिकतम 12A; DC-24V अधिकतम 10A; AC-125V अधिकतम 8A; AC-250V अधिकतम 16A |
|---|---|
| खुला तापमान | (30~150) ±5°C; 5°C की वृद्धि |
| तापमान रीसेट करें | ± 15°C सहिष्णुता के साथ कार्य तापमान के 2/3। ग्राहक आवश्यकताओं के अनुसार अनुकूलित रीसेट तापमान उपलब्ध है। |
| जीवन चक्र | 10,000 परिचालन |
| संपर्क बंद करने का प्रतिरोध | ≤50mΩ |
| इन्सुलेशन प्रतिरोध | ≥100mΩ |
| विद्युत शक्ति | AC1500V/1min टूटने और फ्लैशओवर घटनाओं से मुक्त |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाणपत्र | CQC16002142880 |
| टीयूवी प्रमाणपत्र | B160592241002 |
H20 और H21 सीरीज के रक्षक रिचार्जेबल बैटरी, बालास्ट, मालिश करने वाले, माइक्रो मोटर, ट्रांसफार्मर, इलेक्ट्रिक टूल्स, हीटिंग उपकरण और इंस्ट्रूमेंटेशन के लिए उपयुक्त हैं।
इस उत्पाद में UL, CQC, TUV और RoHS प्रमाणन स्वीकृति है।
