उत्पाद विवरण:
|
| जीवन चक्र: | 10000 चक्र | वोल्टेज और करंट: | 250V 2A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान की रेंज: | 30-150℃ | मामला: | प्लास्टिक |
| प्रमुखता देना: | HCET-B तापमान नियंत्रित स्विच,KSD9700 द्विधातु थर्मोस्टेट 2A,250 वी द्विधातु थर्मोस्टेट |
||
यह उच्च-गुणवत्ता वाला बाइमेटेलिक थर्मोस्टेट विभिन्न विद्युत अनुप्रयोगों के लिए विश्वसनीय ओवर-तापमान और ओवर-करंट सुरक्षा प्रदान करता है।

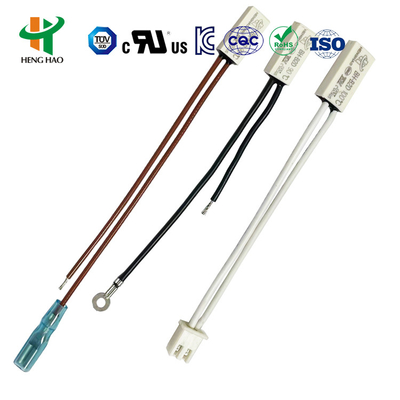

बीएच श्रृंखला थर्मोस्टेट / लघु थर्मल प्रोटेक्टर / रिचार्जेबल बैटरी थर्मोस्टेट
बी डब्ल्यू और बीएच श्रृंखला प्रोटेक्टर ओवर-करंट और ओवर-तापमान की स्थिति से सुरक्षा प्रदान करते हैं। वे मजबूती से सील किए गए हैं, उनमें छोटा आंतरिक प्रतिरोध है, वे चुपचाप काम करते हैं, और स्वचालित रूप से रीसेट होते हैं। जब करंट तापमान और करंट-संवेदनशील बाइमेटल से गुजरता है, तो ओवर-तापमान या ओवर-करंट की स्थिति के कारण उसकी स्थिति बदल जाती है, जिससे सर्किट कट जाता है या चालू हो जाता है। अचानक उच्च करंट की स्थिति में तापमान प्रभाव में देरी न होने के कारण बीएच श्रृंखला सामान्य प्रोटेक्टरों की तुलना में अधिक सुरक्षित है।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 16A |
| ओपन तापमान | (30~150)±5°C; 5°C एक कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C की सहनशीलता के साथ। ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| आकार | L15mm W7.1mm H3.8mm |
| लीड वायर | #22 3266, आधा ट्रिपिंग समाप्त, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाणपत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाणपत्र संख्या | B160592241002 |
| मॉडल | केस | लंबाई (मिमी) | चौड़ाई (मिमी) | ऊंचाई (मिमी) | वोल्टेज और करंट | लीड वायर |
|---|---|---|---|---|---|---|
| H20 | प्लास्टिक | 18.5 | 8 | 4 | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 10A | #20 3135, 5mm आधा ट्रिपिंग समाप्त, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |
| H21 | धातु | 18.5 | 7.3 | 3.8 | ||
| H21 | धातु | 20 | 8 | 4 | AC250V 20A | #16 3135 |

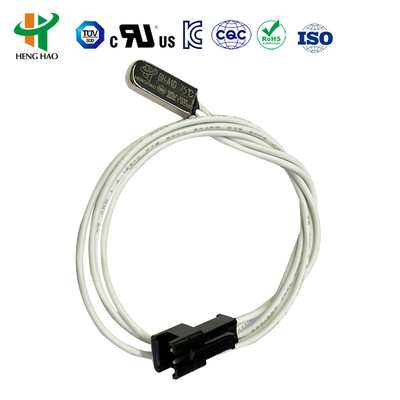

| BH-A1D | धातु | 15 | 6.6 | 3.2 | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V | #20 3135, #22 3266, #22 3135, 5mm आधा ट्रिपिंग समाप्त, लंबाई 70mm है, या ग्राहक की आवश्यकता के अनुसार |

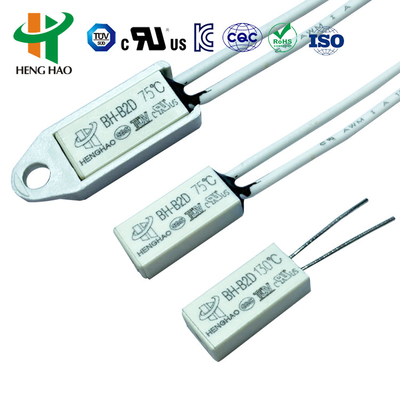

| BH-B2D | प्लास्टिक | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | प्लास्टिक | 15 | 5.2 | 2.4 | डीसी-12V अधिकतम 4A; डीसी-24V अधिकतम 3A; एसी-125V अधिकतम 3A; एसी-250V अधिकतम 2A | 3266-AWG24#, 3135-AWG24# या निकल स्ट्रिप सामान्य रूप से, लंबाई 70 मिमी या ग्राहक की आवश्यकता के अनुसार |
बीएच श्रृंखला थर्मल प्रोटेक्टर प्रभावी, विश्वसनीय सुरक्षा प्रोटेक्टर और अलार्म डिवाइस हैं, जिनका व्यापक रूप से उपयोग किया जाता है:
ये प्रोटेक्टर असामान्य कार्य स्थितियों के कारण होने वाले ओवर-करंट और ओवर-हीटिंग से होने वाले नुकसान को रोकते हैं। 3.5MPa के दबाव का सामना करने में सक्षम एनफोर्सड प्रकार प्लास्टिक कोटेड मोटरों की बिल्ड-इन स्थापना के लिए उपयुक्त हैं।
| कोड | तापमान | कोड | तापमान |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
बी डब्ल्यू श्रृंखला थर्मोस्टेट / KSD9700 थर्मल प्रोटेक्टर / BW9700 तापमान प्रोटेक्टर

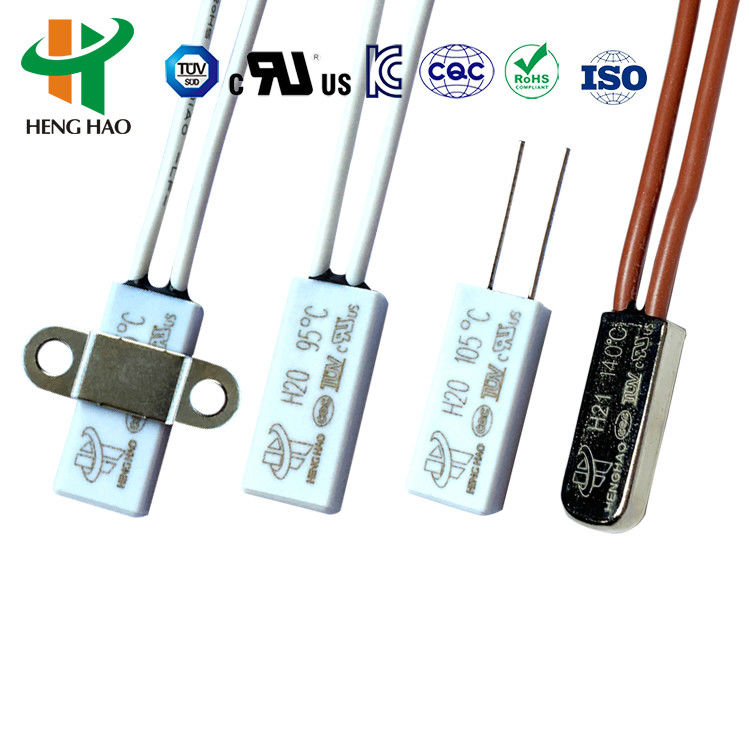

H20, H21 श्रृंखला यूनिवर्सल और एन्हांस्ड प्रोटेक्टर बड़े धातु केसिंग के साथ थर्मल कंडक्टिव मेटल केसिंग, सिल्वर अलॉय कॉन्टैक्ट पॉइंट के साथ वेल्डेड बाइमेटेलिक पार्ट्स, कंडक्टिव ब्रैकेट, इंसुलेशन फिक्सेशन स्टैंड, फिक्स्ड कॉन्टैक्ट स्ट्रिप्स और हीट रेजिस्टेंस केबल से बने होते हैं। असामान्य संचालन की स्थिति में, जब परिवेश का तापमान निर्धारित मान तक बढ़ जाता है, तो बाइमेटेलिक पार्ट्स त्वरित कार्रवाई करते हैं, कॉन्टैक्ट पॉइंट खोलते हैं, और सर्किट को डिस्कनेक्ट करते हैं। जब डिवाइस सुरक्षित ऑपरेटिंग तापमान तक ठंडा हो जाता है, तो कॉन्टैक्ट पॉइंट स्वचालित रूप से बंद हो जाते हैं और सामान्य संचालन फिर से शुरू हो जाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत रेटिंग | डीसी-12V अधिकतम 12A; डीसी-24V अधिकतम 10A; एसी-125V अधिकतम 8A; एसी-250V अधिकतम 16A |
| ओपन तापमान | (30~150)±5°C; 5°C एक कदम |
| रीसेट तापमान | कार्रवाई तापमान का 2/3 ±15°C की सहनशीलता के साथ। ग्राहकों की आवश्यकता के अनुसार रीसेट तापमान भी प्रदान किया जा सकता है। |
| जीवन काल | 10000 बार |
| संपर्क क्लोजर प्रतिरोध | ≤50mΩ |
| इन्सुलेशन प्रतिरोध | ≥100mΩ |
| इलेक्ट्रिक स्ट्रेंथ | AC1500V/1मिनट बिना ब्रेकडाउन और फ्लैशओवर की घटनाओं के |
| यूएल फ़ाइल संख्या | E487478 |
| सीक्यूसी प्रमाणपत्र संख्या | CQC16002142880 |
| टीयूवी प्रमाणपत्र संख्या | B160592241002 |
H20, H21 श्रृंखला लागू होती है:
इस उत्पाद को यूएल, सीक्यूसी, टीयूवी और रोएचएस प्रमाणन अनुमोदन प्राप्त है।
