उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| तापमान सीमा: | 0-250℃ | मामला: | धातु |
| प्रमुखता देना: | 250V 16A KSD301-G,250V 16A KSD301-R,250V 16A KSD301-V |
||

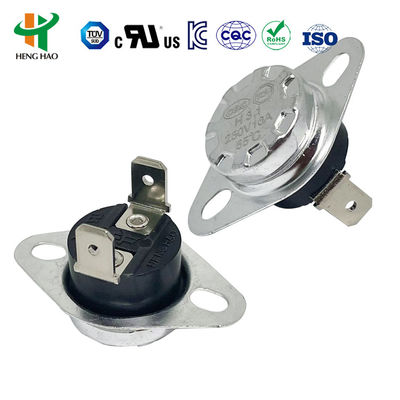

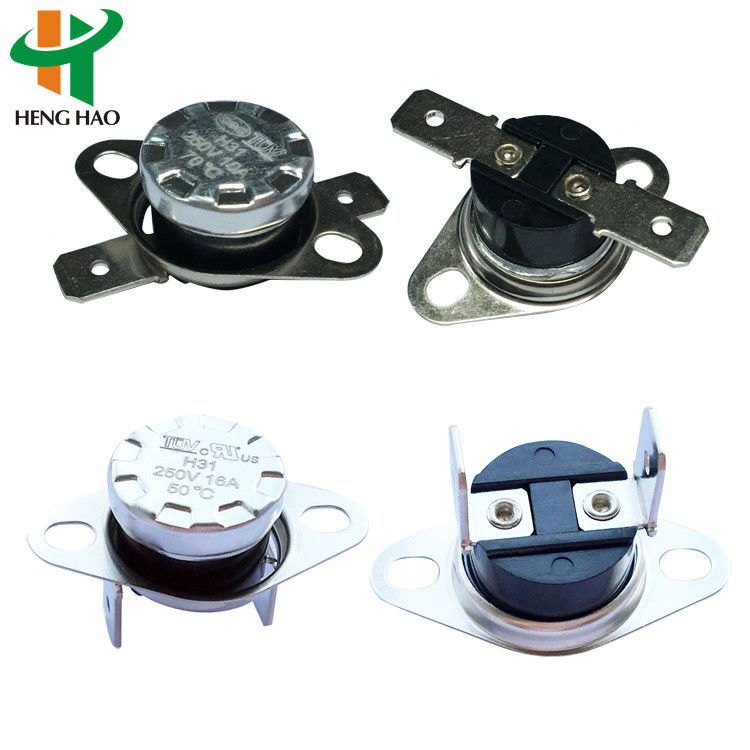

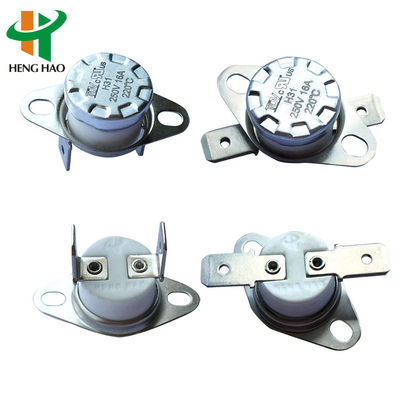

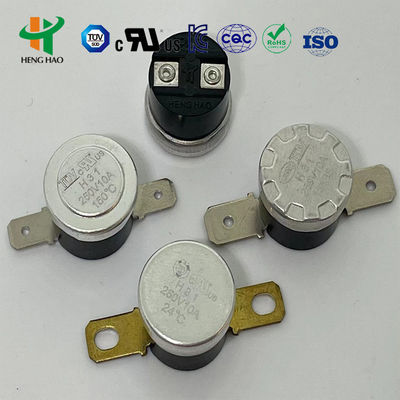

250V 16A KSD301-G KSD301-R KSD301-V द्विधातु थर्मोस्टेट तापमान नियंत्रक
केएसडी श्रृंखला थर्मोस्टेट का मुख्य सिद्धांत यह है कि द्विधातु डिस्क का एक कार्य सेंसर तापमान के परिवर्तन के तहत स्नैप एक्शन है।डिस्क की स्नैप कार्रवाई के अंदर संरचना के माध्यम से संपर्क की कार्रवाई धक्का कर सकते हैंमुख्य विशेषताएं हैं काम कर रहे तापमान की निर्धारण, विश्वसनीय स्नैप कार्रवाई,कम फ्लैशओवर और अधिक कामकाजी जीवन और कम रेडियो हस्तक्षेप.
KSD301 P2.pdf
KSD301तापमान नियंत्रकपिसिफ़िकेशन
| वोल्टेज और करंट | AC 125V अधिकतम 15A; AC250V 5A 10A 15A अधिकतम 16A |
| क्रियातापमान | 0~250°C |
| वसूली और कार्य तापमान अंतर | 0 से 25 डिग्री, या ग्राहक के अनुरोध के अनुसार। |
| तापमान विचलनः | ±3 / ±5 / ±10 डिग्री या ग्राहक के अनुरोध के अनुसार |
| सर्किट प्रतिरोध | ≤50mΩ (प्रारंभिक मूल्य) |
| इन्सुलेशन प्रतिरोध | AC50Hz 1500V / मिनट, कोई ब्रेकडाउन अंधा (सामान्य स्थिति) |
| जीवन चक्र | ≥100000 बार |
| संपर्क प्रकार | सामान्य रूप से बंद या सामान्य रूप से खुला |
| दो प्रकार के माउंटिंग ब्रैकेट | चलती या अचल |
| टर्मिनल प्रकार | a. टर्मिनल प्रकारः 4.8*0.5 मिमी और 4.8*0.8 मिमी की 187 श्रृंखला, 6.3*0.8 मिमी की 250 श्रृंखला |
| घर | प्लास्टिक या सिरेमिक। |

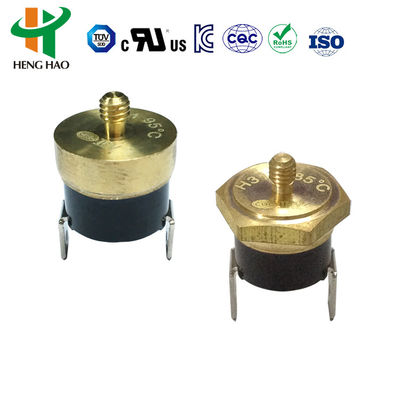

| तापमान सेंसर चेहरा | एल्यूमीनियम टोपी या तांबा सिर। |
कएसडी302ऑटो रीसेट प्रकार और मैनुअल रीसेट प्रकार का अंतर

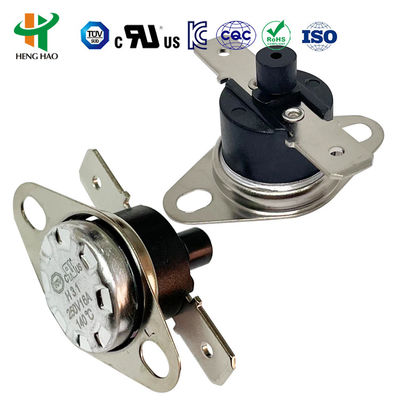

3.1. मैनुअल रीसेट प्रकारः तापमान सेंसर घटकों में द्विधातु पट्टी होती है। जब तापमान कार्रवाई तापमान सीमा तक पहुंच जाता है, तो यह जल्दी से कूद जाएगा और चलती डिस्क डिस्क से अलग हो जाएगी।जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, संपर्क बिंदु रीसेट करने के लिए नहीं कर सकते जब तक रीसेट बटन दबाकर सर्किट को फिर से कनेक्ट. और फिर संपर्क बिंदु बहाल,सर्किट को जोड़ने या डिस्कनेक्ट करने और मैनुअल रीसेट द्वारा सर्किट को फिर से शुरू करने के उद्देश्य तक पहुँचने के लिए. (कृपया याद दिलाएंः 1. इस प्रकार के मैनुअल रीसेट थर्मोस्टैट रीसेट बटन दबाकर स्नैप एक्शन के बाद तापमान में 20 °C की गिरावट आने पर रीसेट कर सकते हैं। और 4 ~ 6 एन की सलाह दी जाएगी;कृपया बहुत अधिक बल का उपयोग न करें2. सामान्य कार्य सुनिश्चित करने के लिए, रीसेट बटन और बंद कवर के बीच की दूरी 20.4 मिमी से कम नहीं होनी चाहिए।
3.2. मैनुअल रीसेट प्रकारः तापमान सेंसर घटकों में द्विधातु पट्टी होती है। जब तापमान कार्रवाई तापमान सीमा तक पहुंच जाता है, तो यह जल्दी से कूद जाएगा और चलती डिस्क डिस्क से अलग हो जाएगी।जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, संपर्क बिंदु ऑटो रीसेट कर सकते हैं और काम करना शुरू कर सकते हैं।
KSD301 तापमान नियंत्रकआवेदन
| ओपन टेम्प. | तापमान रीसेट करें। | ओपन टेम्प. | तापमान रीसेट करें। | ओपन टेम्प. | तापमान रीसेट करें। |
| -20°C+-5°C | 5°C+-5°C | 95°C+-5°C | 80°C+-5°C | 205°C+-5°C | 175°C+-10°C |
| -15°C+-5°C | 5°C+-5°C | 100°C+-5°C | 80°C+-10°C | 210°C+-5°C | 180°C+-10°C |
| -10°C+-5°C | 5°C+-5°C | 105°C+-5°C | 85°C+-10°C | 215°C+-5°C | 185°C+-10°C |
| 0°C+-5°C | -10°C+-5°C | 110°C+-5°C | 90°C+-10°C | 220°C+-5°C | 190°C+-10°C |
| 5°C+-5°C | -5°C+-5°C | 115°C+-5°C | 95°C+-10°C | 225°C+-5°C | 195°C+-10°C |
| 10°C+-5°C | 0°C+-5°C | 120°C+-5°C | 100°C+-10°C | 230°C+-5°C | 200°C+-10°C |
| 15°C+-5°C | 5°C+-5°C | 125°C+-5°C | 105°C+-10°C | 235°C+-5°C | 205°C+-10°C |
| 20°C+-5°C | 5°C+-5°C | 130°C+-5°C | 110°C+-10°C | 240°C+-5°C | 210°C+-10°C |
| 25°C+-5°C | 10°C+-5°C | 135°C+-5°C | 115°C+-10°C | 245°C+-5°C | 215°C+-10°C |
| 30°C+-5°C | 15°C+-5°C | 140°C+-5°C | 120°C+-10°C | 250°C+-5°C | 220°C+-10°C |
| 35°C+-5°C | 20°C+-5°C | 145°C+-5°C | 125°C+-10°C | 255°C+-5°C | 225°C+-10°C |
| 40°C+-5°C | 25°C+-5°C | 150°C+-5°C | 130°C+-10°C | 260°C+-5°C | 230°C+-10°C |
| 45°C+-5°C | 30°C+-5°C | 155°C+-5°C | 130°C+-10°C | 265°C+-5°C | 235°C+-10°C |
| 50°C+-5°C | 35°C+-5°C | 160°C+-5°C | 135°C+-10°C | 270°C+-5°C | 240°C+-10°C |
| 55°C+-5°C | 40°C+-5°C | 165°C+-5°C | 140°C+-10°C | 275°C+-5°C | 245°C+-10°C |
| 60°C+-5°C | 45°C+-5°C | 170°C+-5°C | 145°C+-10°C | 280°C+-5°C | 250°C+-10°C |
| 65°C+-5°C | 50°C+-5°C | 175°C+-5°C | 150°C+-10°C | 285°C+-5°C | 255°C+-10°C |
| 70°C+-5°C | 55°C+-5°C | 180°C+-5°C | 155°C+-10°C | 290°C+-5°C | 260°C+-10°C |
| 75°C+-5°C | 60°C+-5°C | 185°C+-5°C | 155°C+-10°C | 295°C+-5°C | 265°C+-10°C |
| 80°C+-5°C | 65°C+-5°C | 190°C+-5°C | 160°C+-10°C | 300°C+-5°C | 270°C+-10°C |
| 85°C+-5°C | 70°C+-5°C | 195°C+-5°C | 165°C+-10°C | या ग्राहक के अनुरोध के अनुसार | |
| 90°C+-5°C | 75°C+-5°C | 200°C+-5°C | 170°C+-10°C | ||
उत्पाद UL,CQC,TUV और RoHS प्रमाणन अनुमोदन।
