उत्पाद विवरण:
|
| जीवन चक्र: | 100000 चक्र | वोल्टेज और करंट: | 250V 16A |
|---|---|---|---|
| संपर्क प्रकार: | सामान्य रूप से बंद या सामान्य रूप से खुला | स्विच प्रकार: | ऑटो रीसेट या मैन्युअल रीसेट |
| हाई लाइट: | थर्मोस्टेट H31 तापमान रक्षक,KSD201 तापमान नियंत्रक,250V तापमान नियंत्रक थर्मोस्टेट |
||

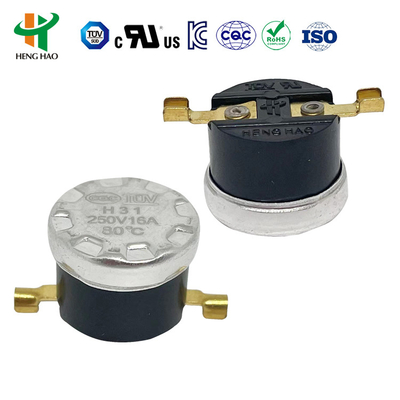

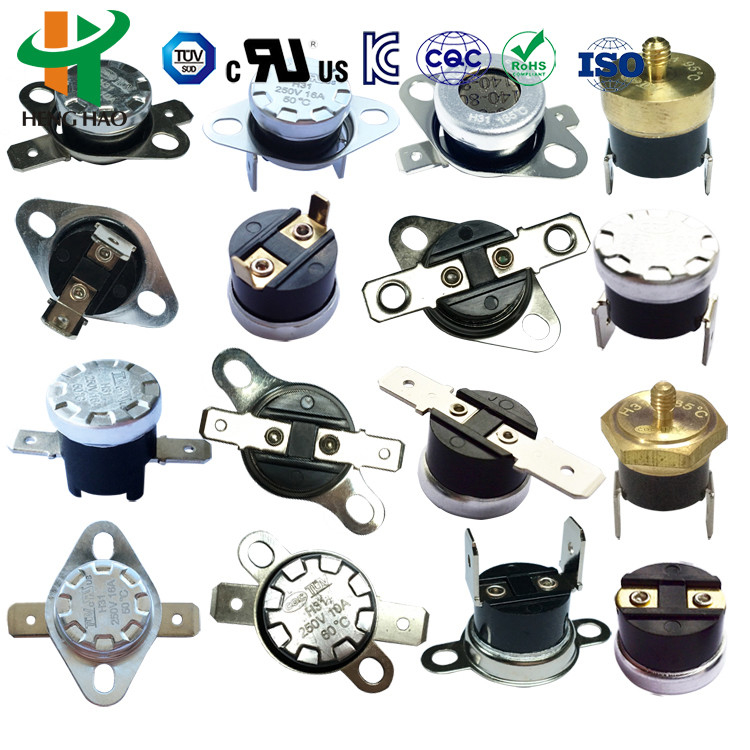

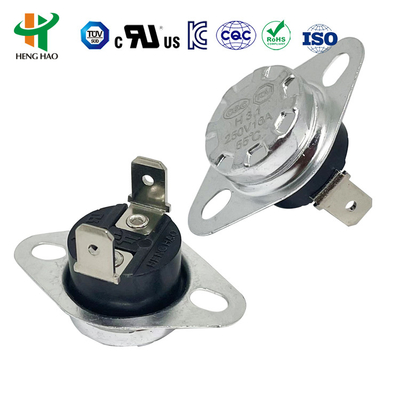

KSD301 थर्मोस्टेट/बाईमेटल थर्मल रक्षक/KSD301 तापमान रक्षक
KSD301 तापमान रक्षक'एससिद्धांत और संरचना
केएसडी श्रृंखला थर्मोस्टेट का मुख्य सिद्धांत यह है कि बायमेटल डिस्क का एक कार्य सेंसिंग तापमान के परिवर्तन के तहत स्नैप एक्शन है।डिस्क की स्नैप क्रिया आंतरिक संरचना के माध्यम से संपर्कों की क्रिया को आगे बढ़ा सकती है, और फिर अंततः सर्किट को बंद कर सकती है।मुख्य विशेषताएँ कार्यशील तापमान का निर्धारण, विश्वसनीय स्नैप क्रिया, कम फ्लैशओवर, अधिक कार्यशील जीवन और कम रेडियो हस्तक्षेप हैं।
केएसडी301थर्मोस्टेट'एसविनिर्देश
| वोल्टेज और करंट | एसी 125वी अधिकतम 15ए;AC250V 5A 10A 15A अधिकतम 16A |
| क्रियातापमान | 0~250℃ |
| पुनर्प्राप्ति और क्रिया तापमान अंतर | 0 से 25 डिग्री, या ग्राहक के अनुरोध के अनुसार। |
| तापमान विचलन: | ±3 / ±5 / ±10 डिग्री या ग्राहक के अनुरोध के अनुसार |
| सर्किट प्रतिरोध | ≤50mΩ (प्रारंभिक मूल्य) |
| इन्सुलेशन प्रतिरोधी | AC50Hz 1500V/मिनट, कोई ब्रेकडाउन ब्लाइंडिंग नहीं (सामान्य स्थिति) |
| जीवन चक्र | ≥100000 बार |
| संपर्क प्रकार | सामान्य रूप से बंद या सामान्य रूप से खुला |
| दो प्रकार के माउंटिंग ब्रैकेट | चल या अचल |
| टर्मिनल प्रकार |
एक।टर्मिनल प्रकार: 4.8*0.5 मिमी और 4.8*0.8 मिमी की 187 श्रृंखला, 6.3*0.8 मिमी की 250 श्रृंखला बी।टर्मिनल कोण: झुकने वाला कोण: 0~90°C वैकल्पिक |
| घर | प्लास्टिक या सिरेमिक. |
| तापमान संवेदक चेहरा | एल्यूमीनियम टोपी या तांबे का सिर। |
कएसडी301ऑटो रीसेट प्रकार और मैन्युअल रीसेट प्रकार का अंतर
3.1.मैनुअल रीसेट प्रकार: तापमान संवेदन घटकों में द्विधातु पट्टी होती है।जब तापमान क्रिया तापमान सीमा तक पहुंच जाता है, तो यह तेजी से उछलेगा और चल डिस्क डिस्कनेक्ट हो जाएगी।जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, तो रीसेट बटन दबाकर सर्किट को दोबारा कनेक्ट करने तक संपर्क बिंदु रीसेट नहीं हो सकता है।और फिर संपर्क बिंदु ठीक हो जाते हैं, सर्किट को जोड़ने या डिस्कनेक्ट करने और मैन्युअल रीसेट द्वारा सर्किट को पुनरारंभ करने के उद्देश्य तक पहुंचते हैं।(कृपया याद दिलाएं: 1. इस प्रकार का मैनुअल रीसेट थर्मोस्टेट तब रीसेट हो सकता है जब रीसेट बटन दबाकर स्नैप कार्रवाई के बाद तापमान 20 डिग्री सेल्सियस कम हो जाता है। और 4 ~ 6 एन की सलाह दी जाएगी; कृपया बहुत अधिक ताकत का उपयोग न करें। 2. सामान्य कार्य सुनिश्चित करने के लिए, रीसेट बटन और क्लोज कवर के बीच की दूरी 20.4 मिमी से कम नहीं होनी चाहिए।)
3.2.मैनुअल रीसेट प्रकार: तापमान संवेदन घटकों में द्विधातु पट्टी होती है।जब तापमान क्रिया तापमान सीमा तक पहुंच जाता है, तो यह तेजी से उछलेगा और चल डिस्क डिस्कनेक्ट हो जाएगी।जब तापमान एक निश्चित तापमान बिंदु तक गिर जाता है, तो संपर्क बिंदु स्वतः रीसेट हो सकता है और काम करना शुरू कर सकता है।
केएसडी301बाईमेटल थर्मोस्टेट'एस आवेदन
इसका उपयोग घरेलू बिजली के उपकरणों के लिए तापमान नियंत्रण के रूप में किया जाता है और व्यापक रूप से कॉफी के बर्तनों में लगाया जाता है।स्वचालित टोस्टर, लैमिनेटर्स,बिजली के पानी के बर्तन,भाप बंदूकें, भाप इस्त्री, पवन गरम,माइक्रोवेव ओवन्स, पानी निकालने की मशीन, आदि।
| खुला तापमान. | तापमान रीसेट करें. | खुला तापमान. | तापमान रीसेट करें. | खुला तापमान. | तापमान रीसेट करें. |
| -20℃+-5℃ | 5℃+-5℃ | 95℃+-5℃ | 80℃+-5℃ | 205℃+-5℃ | 175℃+-10℃ |
| -15℃+-5℃ | 5℃+-5℃ | 100℃+-5℃ | 80℃+-10℃ | 210℃+-5℃ | 180℃+-10℃ |
| -10℃+-5℃ | 5℃+-5℃ | 105℃+-5℃ | 85℃+-10℃ | 215℃+-5℃ | 185℃+-10℃ |
| 0℃+-5℃ | -10℃+-5℃ | 110℃+-5℃ | 90℃+-10℃ | 220℃+-5℃ | 190℃+-10℃ |
| 5℃+-5C | -5℃+-5℃ | 115℃+-5℃ | 95℃+-10℃ | 225℃+-5℃ | 195℃+-10℃ |
| 10℃+-5℃ | 0℃+-5℃ | 120℃+-5℃ | 100℃+-10℃ | 230℃+-5℃ | 200℃+-10℃ |
| 15℃+-5℃ | 5℃+-5℃ | 125℃+-5℃ | 105℃+-10℃ | 235℃+-5℃ | 205℃+-10℃ |
| 20℃+-5℃ | 5℃+-5℃ | 130℃+-5℃ | 110℃+-10℃ | 240℃+-5℃ | 210℃+-10℃ |
| 25℃+-5℃ | 10℃+-5℃ | 135℃+-5℃ | 115℃+-10℃ | 245℃+-5℃ | 215℃+-10℃ |
| 30℃+-5℃ | 15℃+-5℃ | 140℃+-5℃ | 120℃+-10℃ | 250℃+-5℃ | 220℃+-10℃ |
| 35℃+-5℃ | 20℃+-5℃ | 145℃+-5℃ | 125℃+-10℃ | 255℃+-5℃ | 225℃+-10℃ |
| 40℃+-5℃ | 25℃+-5℃ | 150℃+-5℃ | 130℃+-10℃ | 260℃+-5℃ | 230℃+-10℃ |
| 45℃+-5℃ | 30℃+-5℃ | 155℃+-5℃ | 130℃+-10℃ | 265℃+-5℃ | 235℃+-10℃ |
| 50℃+-5℃ | 35℃+-5℃ | 160℃+-5℃ | 135℃+-10℃ | 270℃+-5℃ | 240℃+-10℃ |
| 55℃+-5℃ | 40℃+-5℃ | 165℃+-5℃ | 140℃+-10℃ | 275℃+-5℃ | 245℃+-10℃ |
| 60℃+-5℃ | 45℃+-5℃ | 170℃+-5℃ | 145℃+-10℃ | 280℃+-5℃ | 250℃+-10℃ |
| 65℃+-5℃ | 50℃+-5℃ | 175℃+-5℃ | 150℃+-10℃ | 285℃+-5℃ | 255℃+-10℃ |
| 70℃+-5℃ | 55℃+-5℃ | 180℃+-5℃ | 155℃+-10℃ | 290℃+-5℃ | 260℃+-10℃ |
| 75℃+-5℃ | 60℃+-5℃ | 185℃+-5℃ | 155℃+-10℃ | 295℃+-5℃ | 265℃+-10℃ |
| 80℃+-5℃ | 65℃+-5℃ | 190℃+-5℃ | 160℃+-10℃ | 300℃+-5℃ | 270℃+-10℃ |
| 85℃+-5℃ | 70℃+-5℃ | 195℃+-5℃ | 165℃+-10℃ | या ग्राहक के अनुरोध के अनुसार | |
| 90℃+-5℃ | 75℃+-5℃ | 200℃+-5℃ | 170℃+-10℃ | ||
उत्पाद UL, CQC, TUV और RoHS प्रमाणन अनुमोदन।
